Elmer チュートリアル 2次元の流体・構造連成解析

更新:2020/7/7
Elmer 8.4

計算の実行

計算の実行計算の実行アイコンを行うと計算が開始され、ソルバーログと収束履歴モニターのウィンドウが表示されます。

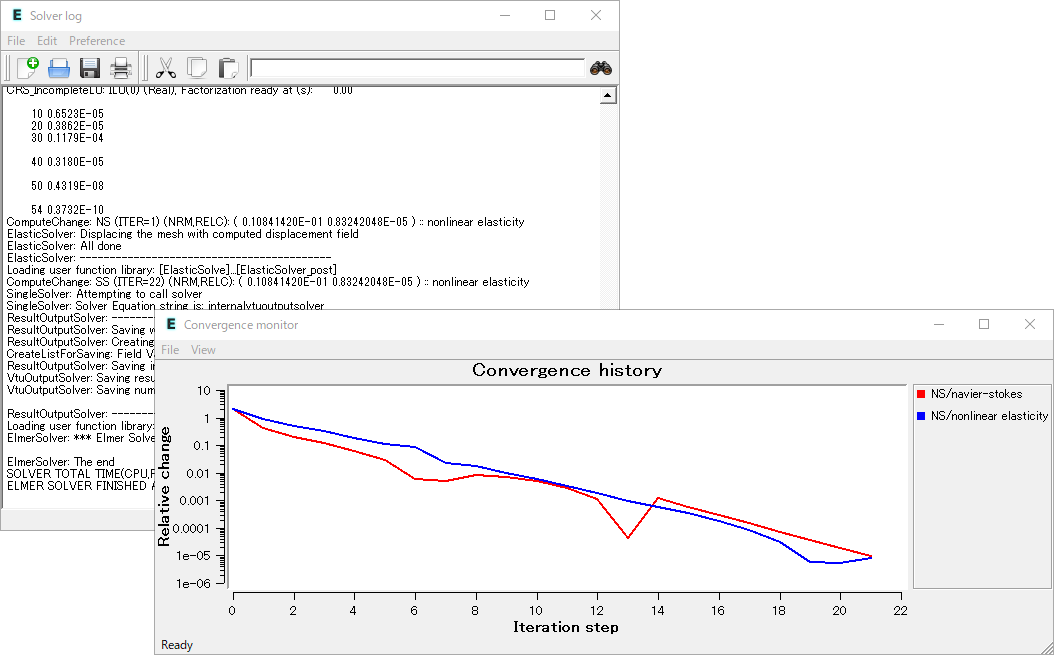

ソルバーログと収束履歴モニター
ソルバーログと収束履歴モニター

計算が正常に終了するとソルバーログの最終行に「ELMER SOLVER FINISHED AT:(日付・時刻)」という書式でテキストが表示されます。今回の計算はおおよそ5秒で収束しました。

ElmerSolver: The end
SOLVER TOTAL TIME(CPU,REAL):         5.52        5.52
ELMER SOLVER FINISHED AT: 2020/07/06 10:49:41

計算結果はプロジェクトフォルダ内に VTU 形式ファイル(拡張子 .vtu)として出力されます。

結果の可視化

メニューの[Run]-[Start ParaView]を選択すると計算したデータを読み込んだ状態で ParaView が起動します。

注意:Elmer から ParaView を起動するにはあらかじめ Elmer とは別に ParaView をインストールし、環境変数 PATH に ParaView のインストールパスを設定しておく必要があります。

Applyボタンを押した後、ツールバーのコンボボックスで「pressure」を選ぶと圧力分布がコンター表示されます

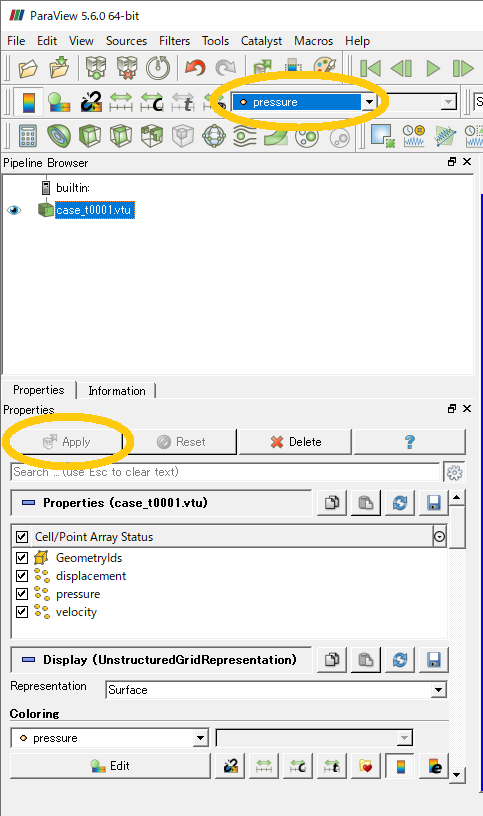

圧力表示の設定
圧力表示設定

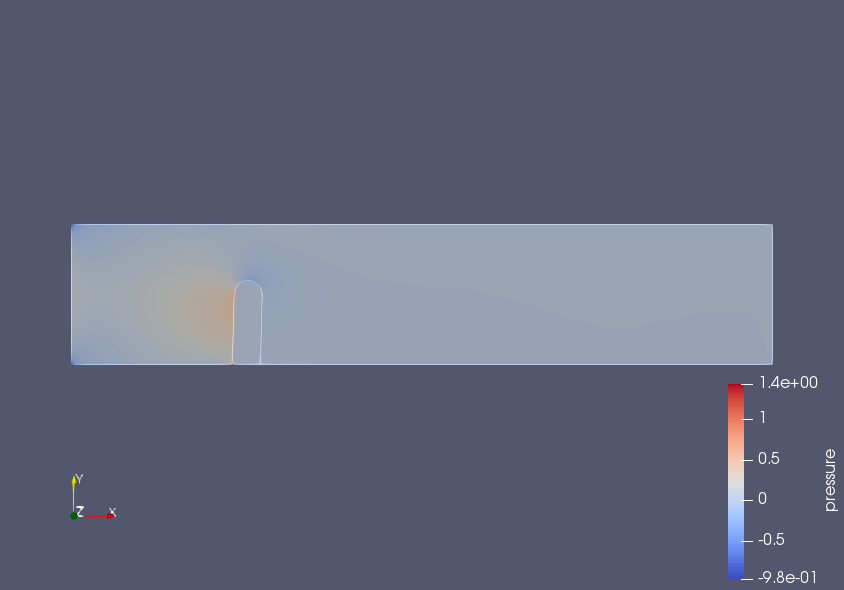

圧力
圧力

さらにツールバーで「WarpByVector」フィルターを選択し、Scale Factor を「10」としてApplyボタンを押すと、変形の様子を10倍に拡大して表示することができます。

変形表示の設定
変形表示の設定

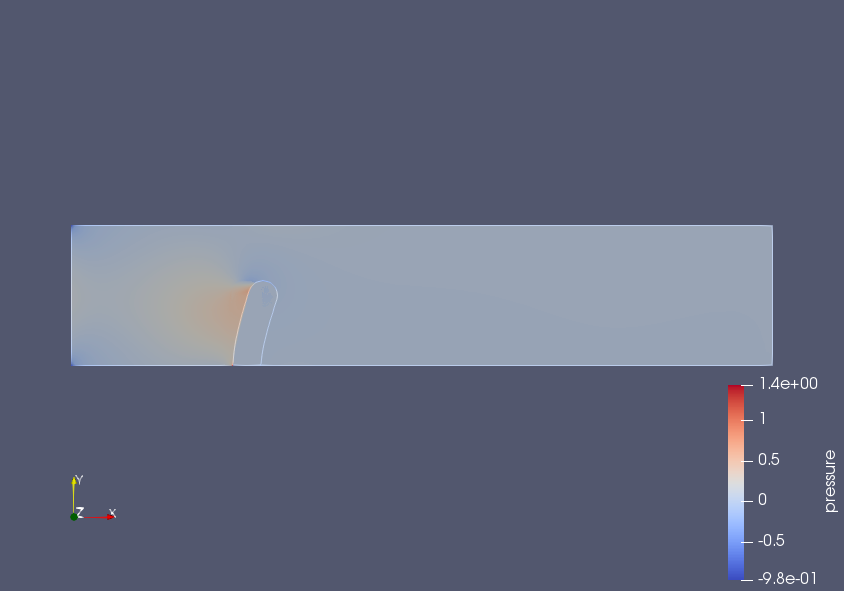

変形の様子(10倍に拡大)
変形の様子(10倍に拡大)
