Elmer チュートリアル 非線形・非定常の構造解析

更新:2020/7/11
Elmer 8.4

チュートリアル内容

3次元の U 字型構造物の両端面の位置を強制的に変位させ、応力を計算します。形状は STL 形式(ASCII-STL 形式)で定義されたファイル「U.stl」をダウンロードして使用します。

解析モデル概要
解析モデル概要

構造物の材質はステンレス鋼とし、両端面の変位は「変位量 = ±0.055 × 経過時刻(メートル)」とします。非定常、非線形の構造解析として計算を行います。

解析結果の可視化例
解析結果の可視化例

プロジェクトの作成

ElmerGUI を起動したらプロジェクトの新規作成プロジェクトの新規作成アイコンでプロジェクトを作成します。

まずSelect project dirボタンでファイル一式を保存するプロジェクト・フォルダを選択します。続いてGeometry fileラジオボタンを選択して、Select geometry fileであらかじめダウンロードしておいたファイル「U.stl」を選択します。最後にダイアログ下部の右側のリストから「nonlinearelastity.xml」を選択し、<< Addボタンでプロジェクトに追加します。

OKボタンを押すとダイアログが閉じてプロジェクトが作成されます。

プロジェクトの新規作成
プロジェクトの新規作成ダイアログ

メッシュ作成

プロジェクトが作成されると指定した形状ファイルからメッシュが作成され、3D 表示されます。

プロジェクト作成初期状態
プロジェクト作成初期状態
3D 表示操作
選択回転拡大縮小平行移動
マウス左ボタン+ドラッグ マウス左ボタン+ドラッグ マウスホイール回転 マウス中ボタン+ドラッグ
マウス左ボタン ダブルクリック マウス左ボタン+ドラッグ マウスホイール回転 マウス中ボタン+ドラッグ

初期状態ではメッシュがあら過ぎるのでメッシュ設定メッシュ設定アイコンで設定ダイアログを開き、Max H:を「8」に設定してApplyを押します。

メッシュ設定ダイアログ
メッシュ設定ダイアログ

メッシュ再作成メッシュ再作成アイコンでメッシュを作成します。メッシュは数秒で作成されます。

再作成されたメッシュ
再作成されたメッシュ

解析設定

メニューの[Model]-[Setup...]で解析設定ダイアログを開き、Simulation type を「Transient」、Timestep intervalを「20」、Timestep sizes を「0.05」に設定します。これで時間刻みを 0.05 秒として 20 サイクル分、つまり 1 秒(= 0.05×20)までの非定常計算を行う設定になります。Output interval は「1」に設定されているので、最終的に 20 個の計算結果ファイルが出力されます。

さらにファイル U.stl 内の形状はミリメートル単位で定義されていますが、Elmer 側では長さ単位をメートルとして計算を行いたいので Coordinate Scaling を「0.001」に設定します。こうすると形状ファイル内に定義された座標値「1」は Elmer 側では「0.001」として扱われます。

以上の設定が終わったらApplyボタンで設定を適用します。

解析設定ダイアログ
解析設定ダイアログ(赤線部の項目を編集)

ソルバー設定

次にソルバー(Elmerでは「Equation(方程式)」と呼ばれます)を設定します。この解析は流体・構造の連成解析なので2つのソルバーを設定します。

オブジェクトツリーの「Equation」の横にある[Add...]を押して方程式設定ダイアログを表示します。

オブジェクトツリー [Add...]
オブジェクトツリー [Add...]

ダイアログ上部のタブで Nonlinear elasticity タブを選択し、Active をチェック、Apply to Bodies で「Body Property 1」をチェックします。

さらにEdit Solver Settingボタンでソルバー制御ダイアログを開き、Solver specific options タブ で Calculate Stresses、Calculate Principal をチェックしてからApplyボタンでダイアログを閉じます。

ソルバー制御ダイアログ
ソルバー制御ダイアログ

最後に Name に「Elasticity」と入力してOKボタンでダイアログを閉じます。

方程式設定ダイアログ
方程式設定ダイアログ

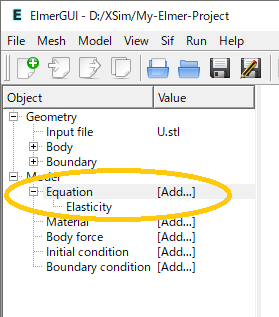

以上で構造用のソルバー設定がオブジェクトツリーに追加されます。ツリーに追加された設定をダブルクリックして開くと設定の変更や削除(ダイアログのRemoveボタン)を行うことができます。

ツリーに追加された設定
ツリーに追加された設定

次に物性値を設定し、さらに境界条件を設定します。
