FreeCAD インボリュートギア・ツールを使って歯車を作る

更新:2019/2/20
FreeCAD 0.17
  1. ワークベンチをパートデザインワークベンチWorkbench_PartDesignへ切り替えます。

  2. メニューの [Part Design]-[Involute gear...] を選択します。

    InvolureGear-MenuItem [Part Design]-[Involute gear...]
  3. タスク・タブにインボリュートギア用のダイアログが表示され、中心(0, 0, 0)で Z 軸を回転軸とする歯車が 3D ビューに表示されます。

    InvoluteGear インボリュートギアの編集画面

    ダイアログで変更できるパラメーターは次の通りです。パラメーターを設定したらOKを押して編集を終了します。

    パラメーターパラメーターの意味
    Number of teeth歯の数
    Moduleピッチ円を歯の数で割った値。例えば直径30mmで歯の数20枚の歯車の場合、1.5(=30 / 20)と設定します。一般にギアが噛み合うにはモジュールが同じである必要があります。
    Pressure angle圧力角。ピッチ点を通る半径線と歯形の接線とがなす角。
    Heigh precisionTrueの場合、高精度。Falseの場合、低精度。
    External gearTrueの場合、外歯車。Falseの場合、内歯車。
    InvoluteGear ピッチ円
    InvoluteGear 圧力角

    歯の数の変更例

    InvoluteGear_default 歯の数 26
    InvoluteGear_teeth52 歯の数 52

    圧力角の変更例

    InvoluteGear_angle10 圧力角 10°
    InvoluteGear_default 圧力角 20°
    InvoluteGear_angle30 圧力角 30°

    高精度のオン・オフの例

    InvoluteGear_default_zoom 高精度 True

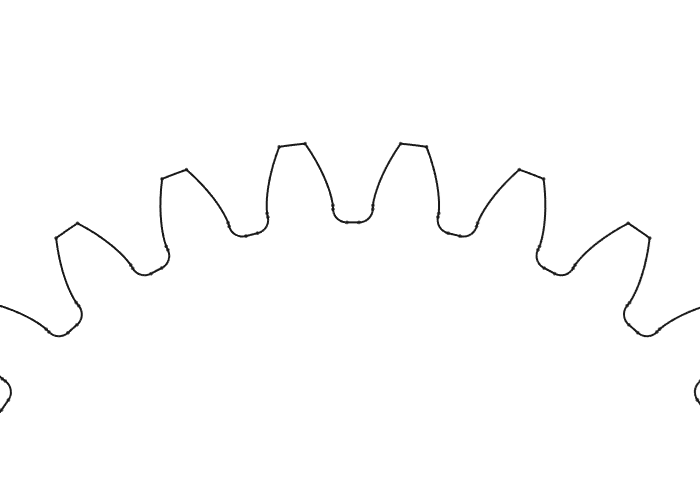

    InvoluteGear_HighPrecision_zoom 高精度 False

    外歯車のオン・オフの例

    InvoluteGear_default 外歯車 True
    InvoluteGear_InnerGear 外歯車 False

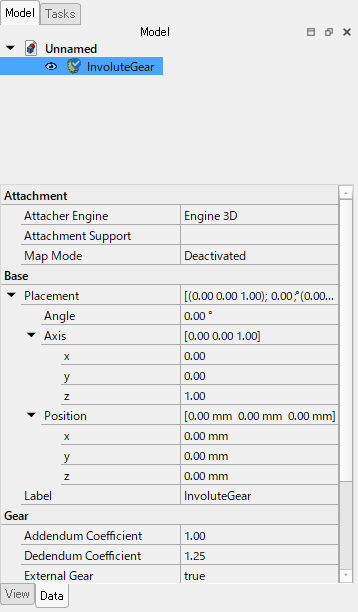

  4. 歯車の角度はモデル・タブで変更できます。作成した歯車パーツをモデルツリーで選択し、コンボ・ビュー下部のデータ・タブで回転角度と回転軸を編集します。

    InvoluteGear_Angle 歯車の方向パラメーター
  5. 同様に歯車の位置もモデル・タブで変更できます。作成した歯車パーツをモデルツリーで選択し、コンボ・ビュー下部のデータ・タブで中心位置を編集します。

    InvoluteGear_position Preferences ダイアログ - マウス操作モード
  6. パートデザインワークベンチで歯車パーツを3次元化するには歯車パーツをボディーの下に配置しておく必要があります。新しいボディーを作成PartDesign_Body_Create_Newし、モデルツリー上で歯車パーツをドラッグしてボディーの下に配置します。

    InvoluteGear_under_body Preferences ダイアログ - マウス操作モード
  7. 歯車パーツをモデルツリーで選択し、押し出しPartDesign_Padます。内歯車の場合はいったん押し出した後、別のボディー上に作った円柱形状とブーリアン演算の減算PartDesign_Booleanを行なうなどして作成します。

    InvoluteGear_ExternalGear_Solid 外歯車
    InvoluteGear_InnerGear_Solid 内歯車
