FreeCAD 座標拘束

更新:2018/6/5
FreeCAD 0.17
  • 概要

    動作指定された点の座標を拘束します。
    アイコンSketcher_ConstrainLock
    ショートカットキーなし
    メニュー[Sketch]-[Sketcher constraints]-[Constraint lock]
    ワークベンチスケッチャー
  • 使用方法

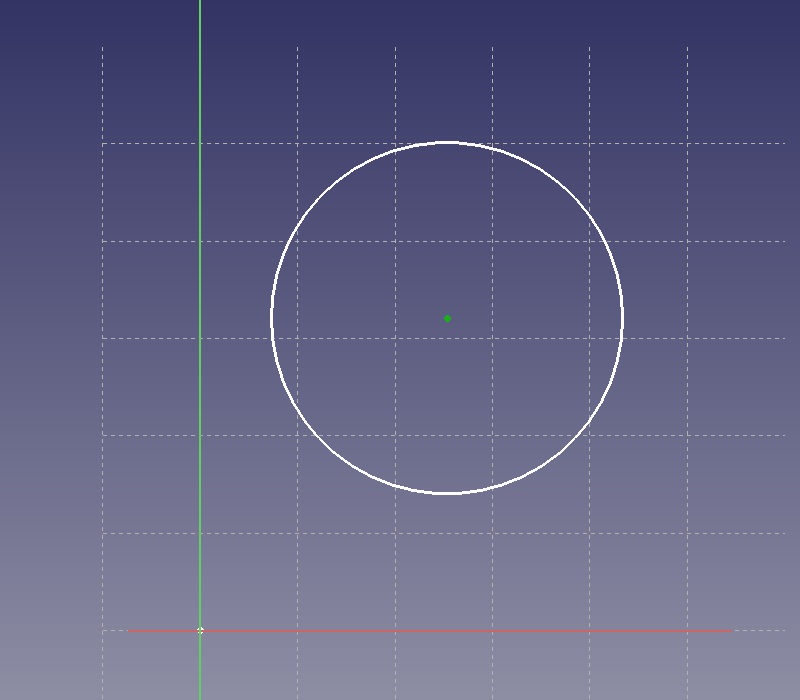

    1. スケッチ形状から1点を選択して座標拘束Sketcher_ConstrainLockを実行するとその位置で点が拘束されます。

      Sketcher_ConstrainLock1 Constraint_Perpendicular2
    2. スケッチ形状上に表示されている寸法数字をクリックするとダイアログが表示されます。座標を入力することで拘束位置を変更することが可能です。

      InsertDatumDialog
  • 注意点

    なし

  • 参照

    Constraint_Lock
