FreeCAD 径拘束
-
概要
動作 円の場合は直径、円弧の場合は半径を拘束します。 アイコン
ショートカットキー K, S メニュー [Sketch]-[Sketcher constraints]-[Constrain auto radius/diameter] ワークベンチ スケッチャー -
使用方法
-
スケッチ形状から円、または円弧を選択して径拘束
を実行すると円の場合は直径、円弧の場合は半径の径設定ダイアログが表示されます。
径設定ダイアログ（直径の場合） -
径を設定してを押すと直径または半径が拘束されます。

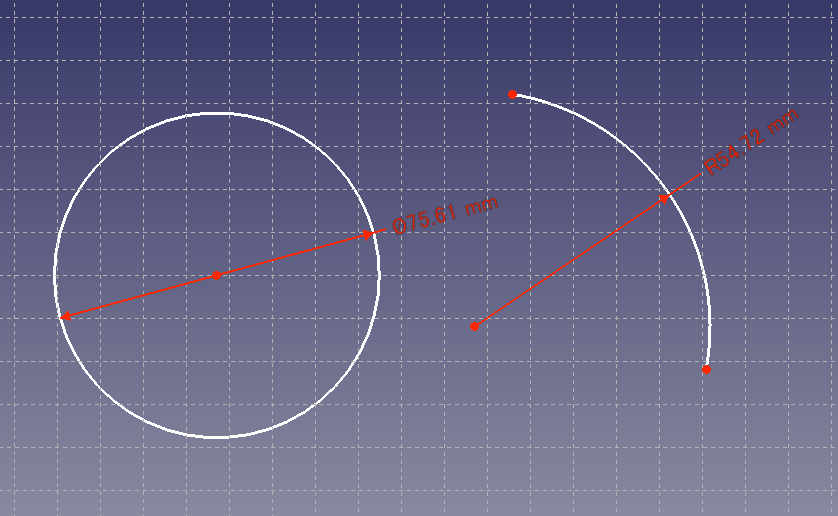

径拘束 -
径を変更したい場合はスケッチ形状上に表示されている寸法数字をクリックすると再度、ダイアログが表示されます。
-
-
注意点
-
複数の円、円弧が選択されている場合には、最初に選択された円（または円弧）の径を拘束した上で選択されている全ての円、円弧に等値拘束
が適用されます。 -
ツールバーのアイコン横の ▼ で径の拘束ツールを切り替えられます。
-
-
参照
