FreeCAD 対称拘束

更新:2018/6/5
FreeCAD 0.17
  • 概要

    動作指定された2点が指定された直線または点に対して対称な位置になるように拘束します。
    アイコンConstraint_Symmetric
    ショートカットキーS
    メニュー[Sketch]-[Sketcher constraints]-[Constraint symmetrical]
    ワークベンチスケッチャー
  • 使用方法

    • 2点を線対称に拘束する場合

      スケッチ形状から2点と1直線を選択して対称拘束Constraint_Symmetricを実行すると直線に対して2点が線対称となるように拘束されます。

      Constraint_Symmetric1 Constraint_Perpendicular2
    • 2点を点対称に拘束する場合

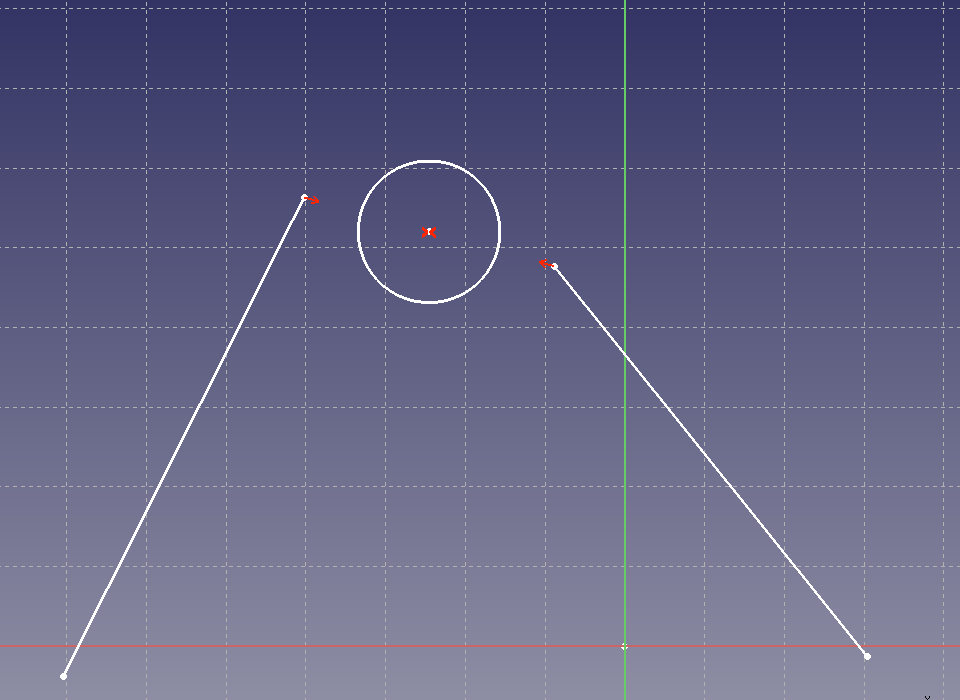

      スケッチ形状から3点を選択して対称拘束Constraint_Symmetricを実行すると3番目に選択した点に対して2点が点対称となるように拘束されます。

      Constraint_Symmetric3 Constraint_Symmetric4
  • 注意点

    なし

  • 参照

    Constraint_Symmetric
