FreeCAD トーラスの減算

FreeCAD 0.17
  • 概要

    動作円周半径、太さ半径、3つの角度を設定できるトーラス(ドーナッツ型)を作成し、既存形状から取り除きます。
    アイコンPartDesign_Subtractive_Torus
    ショートカットキーなし
    メニュー[Part Design]-[Create subtractive primitive]-[Subtractive Torus]
    ワークベンチパートデザイン
  • 使用方法

    1. 他の形状が存在している状態でトーラスの減算PartDesign_Subtractive_Torusを実行するとコンボビューのタスク・タブにトーラスの設定ダイアログが、また3Dビューに形状のプレビューが表示されます。※トーラスの減算を行なう場合は必ず他の形状が存在している必要があります。

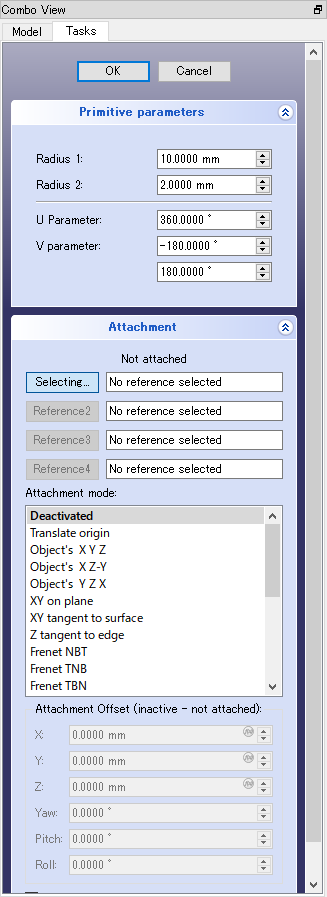

      PartDesign_Subtractive_Torus_tasksトーラスの設定ダイアログ

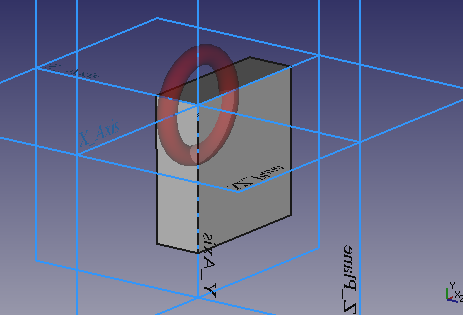

      PartDesign_Subtractive_Torus1形状のプレビュー
    2. まず円周半径、太さ半径、3つの角度を設定します。

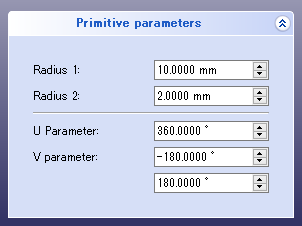

      PartDesign_Subtractive_Torus_tasks円周半径、太さ半径、3つの角度の設定
    3. 次にアタッチメント設定で、座標系や既存形状に対して形状をどのように配置するかを設定します。

      例えば3Dビュー上で既存の形状の面をクリックしてからアタッチメントモードで「XY on plane」を選択すると、その面に接するように作成する形状が配置されます。さらにオフセット値を設定すれば基準となる面からの位置を指定することも可能です。

      Share_PartDesign_tasks_attachmentモード「XY on plane」
      Share_PartDesign_tasks_attachment2オフセット値の設定

      既存の形状に依存させる必要がない場合はアタッチメントモードで「Deactivated」を選択します。アタッチメント設定の詳細については形状のアタッチPart_Attachmentを参照してください。

    4. ダイアログのOKボタンをクリックすると既存の形状からトーラスと重なる部分が切り取られます。

      PartDesign_Subtractive_Torus1プレビュー

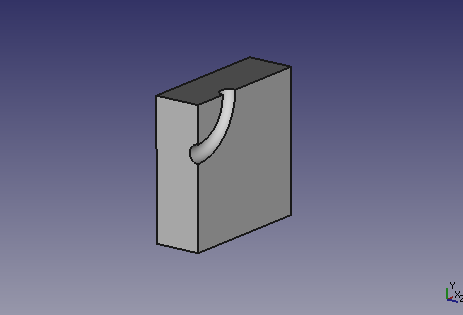

      PartDesign_Subtractive_Torus2トーラスが切り取られた結果形状
  • 注意点

    • 形状の減算を行なう場合は必ず他の形状が存在している必要があります。
    • 処理実行後にパラメーターを変更する場合はコンボビューのデータ・タブで直接編集するか、または処理結果アイテムをモデルツリー上でダブルクリックして再度ダイアログで設定を行ないます。

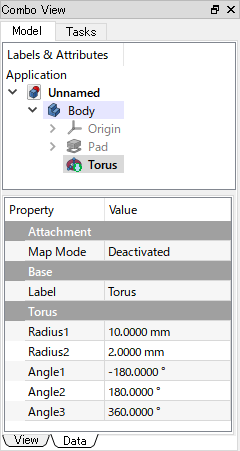

      PartDesign_Subtractive_Torus_datatabコンボビューのデータ・タブ
  • 参照

    PartDesign SubtractiveTorus - FreeCAD documentation(英語)
