FreeCAD スケッチから面を作成

更新:2018/6/8
FreeCAD 0.17
  • 概要

    動作スケッチ形状を輪郭線として面を作成します。
    アイコンなし
    ショートカットキーなし
    メニュー[Part]-[Make face from wires]
    ワークベンチパート
  • 使用方法

    1. スケッチャーワークベンチWorkbench_PartDesignでスケッチを作成した後、ワークベンチをパートワークベンチWorkbench_Partに切り替えます。

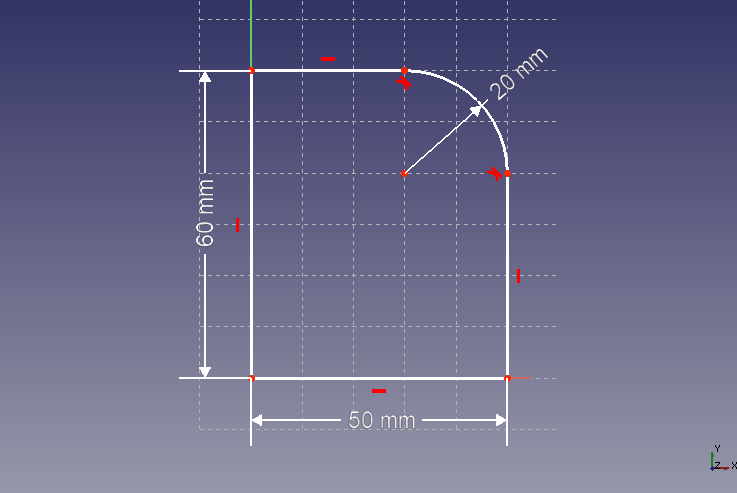

      Part_MakeFaceFromSketch-sketchスケッチの作成
    2. 作成したスケッチをモデルツリー上で選択し、メニュー[Part]-[Make face from wires]を実行すると、スケッチを輪郭線として面が作成されます。

      Part_MakeFaceFromSketch-modeltree面作成後のモデルツリー

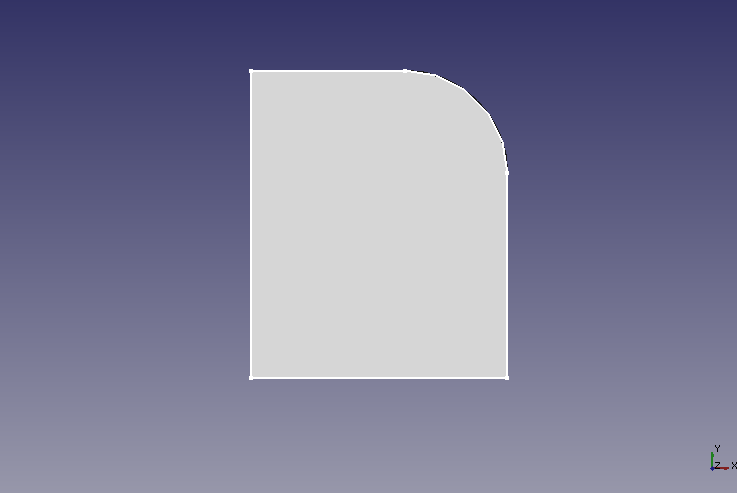

      Part_MakeFaceFromSketch-result面作成の結果形状
    3. モデルツリー上で新たに作成された面の下にあるスケッチを選択し、Spaceキーを押してスケッチを非表示にします。

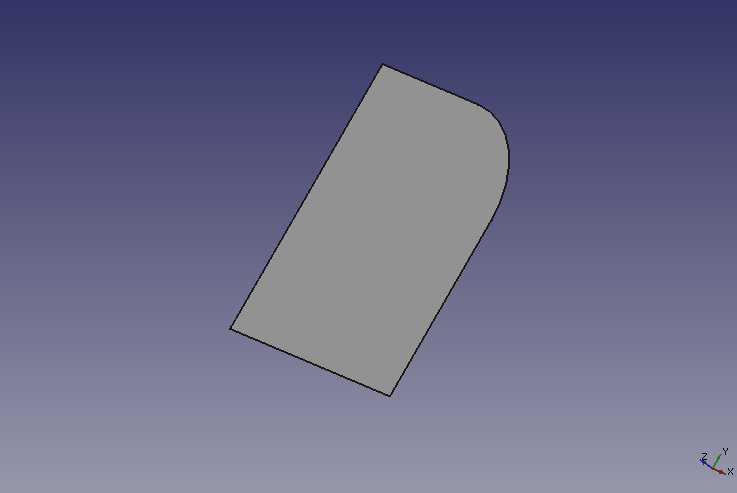

      Part_MakeFaceFromSketch-hide-sketchスケッチを非表示にした状態
  • 注意点

    なし

  • 参照

    なし
