FreeCAD オフセット(2次元)

更新:2018/6/19
FreeCAD 0.17
  • 概要

    動作3次元の元形状を拡大した形状を作成します。
    アイコンPart_Offset2D
    ショートカットキーなし
    メニュー[Part]-[2D Offset...]
    ワークベンチパート
  • 使用方法

    1. 形状を選択してオフセットPart_Offset2Dを実行すると次のようなダイアログが表示されます。

      Part_Offset1
    2. Offsetでオフセット量を設定してOKを実行するとオフセット量に応じて拡大された形状が作成されます。

      Part_Offset2D1元の形状
      Part_Offset2D2オフセット後の形状
  • 注意点

    Join typeTangentに設定すると面の接合状態を変更できます。またFill offsetを設定するとオフセット形状に面が張られます。

    Part_Offset2D3Join typeをTangentとした場合

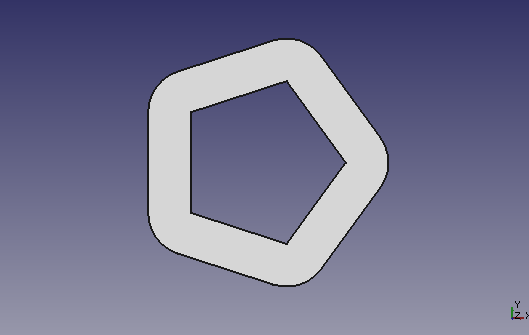

    Part_Offset2D4Fill offsetを設定した場合
