FreeCAD メッシュから点群を作成

更新:2021/7/11
FreeCAD 0.19
  • 概要

    動作メッシュデータを点の集合に変換します。
    アイコンPart_PointsFromMesh
    ショートカットキーなし
    メニュー[Part]-[Create points object from mesh]
    ワークベンチパート
  • 使用方法

    点の集合(点群)に変換したいメッシュをモデルツリー上で選択し、点の集合への変換Part_Measure_Linearを実行するとメッシュ表面に沿って点群が作成されます。

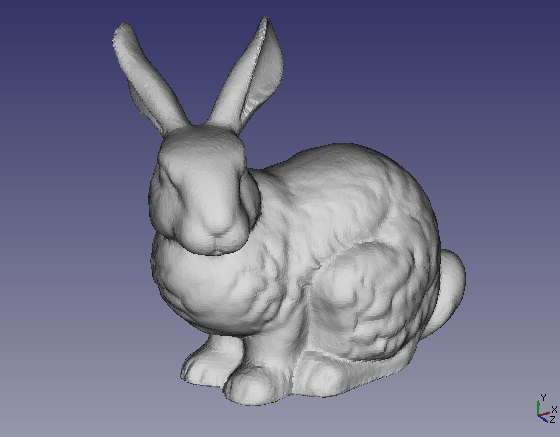

    図. 変換前のメッシュ
    変換前のメッシュ

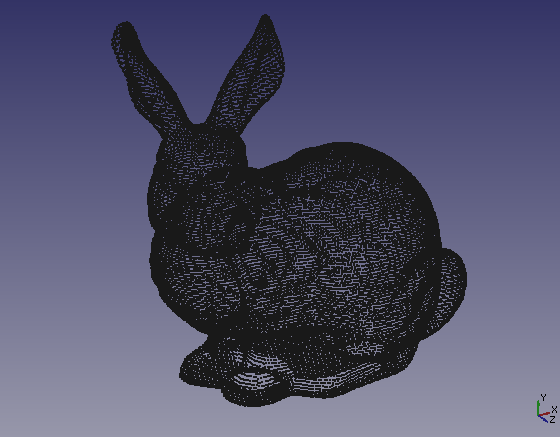

    図. 変換後の点群
    変換後の点群
  • 注意点

    ソリッドを点の集合に変換したい場合はいったんメッシュに変換しておく必要があります。ソリッドからメッシュへの変換については「ソリッドからメッシュを作成する」を参照してください。
