FreeCAD B-スプライン曲線の次数を増やす

更新:2018/6/15
FreeCAD 0.17
  • 概要

    動作指定されたB-スプライン曲線の次数を増やします。
    アイコンSketcher_BSplineIncreaseDegree
    ショートカットキーなし
    メニュー[Sketch]-[Sketcher B-spline tools]-[Increase degree]
    ワークベンチスケッチャー
  • 使用方法

    B-スプライン曲線を選択し、B-スプライン曲線の次数を増やすSketcher_BSplineIncreaseDegreeを選択するとB-スプライン曲線の次数が増加します。

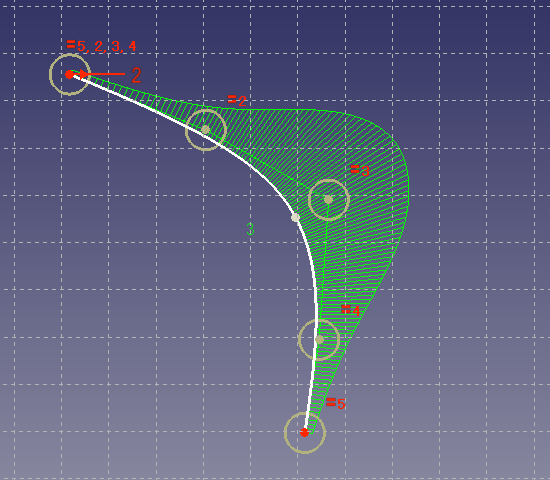

    Sketcher_BSplineIncreaseDegree14次のB-スプライン曲線
    Sketcher_BSplineIncreaseDegree25次に次数を増やしたB-スプライン曲線
  • 注意点

    • 直線をB-スプライン曲線へ変換したものがスケッチ面内に含まれる場合、B-スプライン曲線の曲率コームが表示できなくなります。

    • 元スケッチに設定されている拘束は変換時に削除されます。

  • 参照

    なし
