FreeCAD 正四角形の作成

更新:2018/6/5
FreeCAD 0.17
  • 概要

    動作外接円と回転度合を指定してスケッチ面上に正四角形を作成します。
    アイコンSketcher_CreateSquare
    ショートカットキーなし
    メニュー[Sketch]-[Sketcher geometries]-[Create square]
    ワークベンチスケッチャー
  • 使用方法

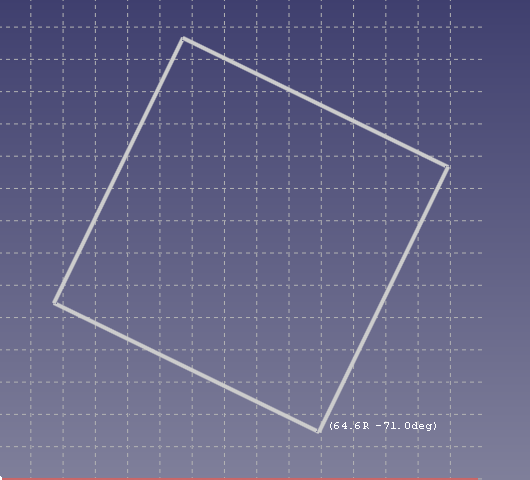

    1. ツールバーから正四角形の作成Sketcher_CreateSquareを選び、スケッチ面を左クリックすると外接円の中心点が設定されます。

      Sketcher_CreateSquare1

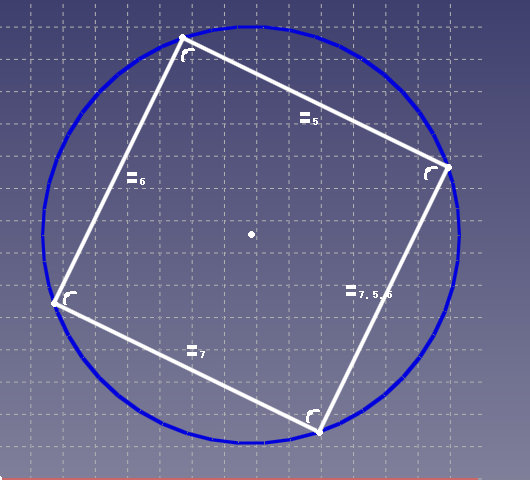

    2. マウスを移動し、左クリックするとその距離で外接円半径が設定され正四角形が作成されます。

      Sketcher_CreateSquare2
  • 注意点

    スケッチ上の制御点をドラッグすると形状を調整できます。

  • 参照

    Sketcher_CreateSquare
