FreeCAD エッジの延長

更新:2018/6/14
FreeCAD 0.17
  • 概要

    動作指定した直線、円弧を延長します。
    アイコンSketcher_Extend
    ショートカットキーT, E
    メニュー[Sketch]-[Sketcher geometries]-[Extend edge]
    ワークベンチスケッチャー
  • 使用方法

    1. ツールバーから延長Sketcher_Parabolic_Arcを選び、延長したいエッジをクリックします。

      Sketcher_Extend1延長したいエッジの選択
    2. マウスカーソルを移動させるとそれに応じて延長量が変化します。左クリックでエッジの延長が確定します。

      Sketcher_Extend2延長量の設定

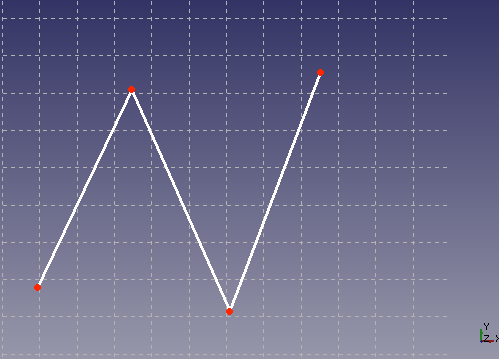

      Sketcher_Extend3延長されたエッジ
    3. 右クリックで延長モードが終了します。

  • 注意点

    バージョン0.17では延長できるのは直線と円弧のみです。楕円弧、双曲線、放物線、B-スプライン曲線は延長できません。

  • 参照

    なし
