FreeCAD 双曲線の作成

更新:2018/6/13
FreeCAD 0.17
  • 概要

    動作原点、頂点、端点を指定してスケッチ面上に双曲線を作成します。
    アイコンSketcher_Hyperbolic_Arc
    ショートカットキーなし
    メニュー[Sketch]-[Sketcher geometries]-[Create an arc of hyperbola]
    ワークベンチスケッチャー
  • 使用方法

    1. ツールバーから双曲線の作成Sketcher_Hyperbolic_Arcを選び、スケッチ面上の1点を左クリックすると双曲線の原点が設定されます。

    2. マウスを移動させて左クリックするとクリック位置が双曲線の頂点として設定されます。

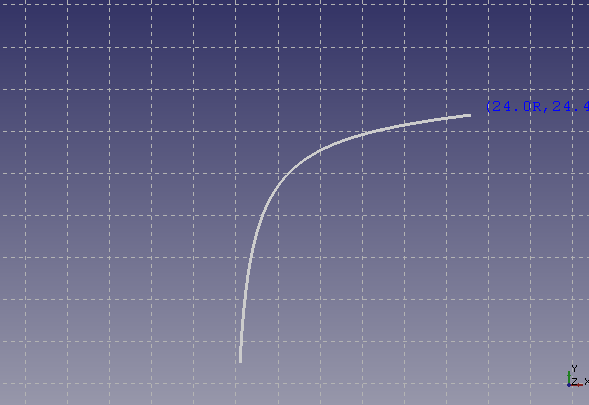

      Sketcher_Hyperbolic_Arc2原点と頂点の設定
    3. マウスを移動させて左クリックするとクリック位置が双曲線の一方の端点として設定されます。

      Sketcher_Hyperbolic_Arc3端点の設定
    4. マウスを移動させると双曲線の描画範囲が変更され、左クリックするとその時点での描画範囲で双曲線が作成されます。

      Sketcher_Hyperbolic_Arc4作成された双曲線
    5. 右クリックで双曲線の作成モードが終了します。

  • 注意点

    • 双曲線スケッチ上の制御点をドラッグすると形状を調整できます。

  • 参照

    なし
