FreeCAD スケッチを移動

更新:2019/5/24
FreeCAD 0.18
  • 概要

    動作スケッチを指定した点に移動します。
    アイコンSketcher_Move
    ショートカットキーCtrl+M
    メニュー[Sketch]-[Sketcher tools]-[Move]
    ワークベンチスケッチャー
    備考このツールはツールバーには表示されません。
  • 使用方法

    スケッチでエッジを選択してメニュー[Sketch]-[Sketcher tools]-[Move]またはショートカットキーCtrl+Mを実行します。

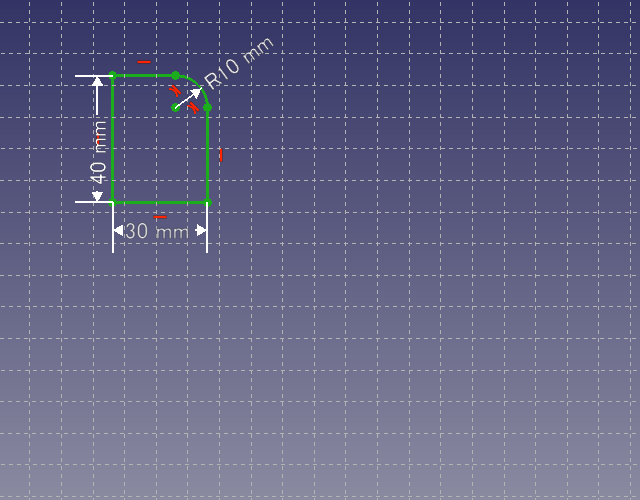

    スケッチのエッジを選択
    スケッチのエッジを選択

    マウスカーソルを移動すると移動対象の点からマウスカーソルまで半透明の線が引かれます。

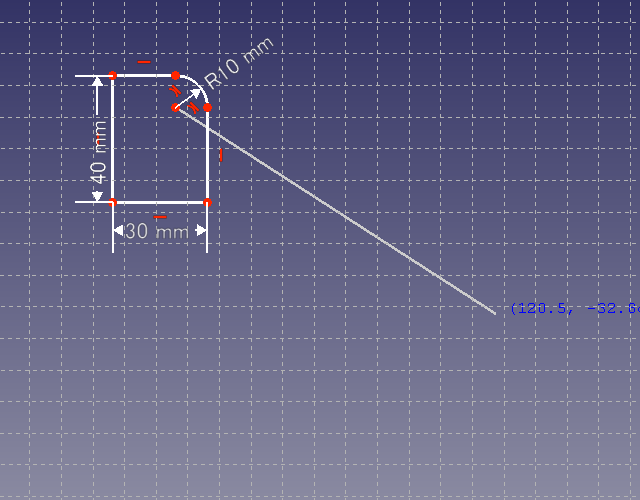

    移動対象の点から引かれる線
    移動対象の点から引かれる線

    スケッチ上の点を選択すると移動対象の点がその位置に移動します。移動後に2点間に一致拘束Constraint_PointOnPointが適用されます。

    スケッチの移動
    スケッチの移動

    線分の場合は一方の端点が、円の場合には中心点が移動対象の点になります。

    円の移動
    円の移動

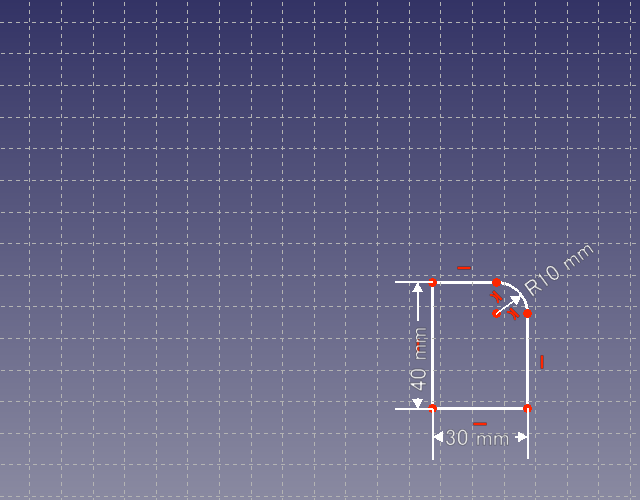

    円の移動結果
    円の移動結果
  • 注意点

    この操作は2点が一致するよう移動して拘束するだけなので、前もってスケッチに十分な拘束が適用されていない場合にはスケッチ形状が崩れることがあります。

  • 参照

    Sketcher Move - FreeCAD Documentation
