FreeCAD 注釈の追加

更新:2018/8/27
FreeCAD 0.17
  • 概要

    動作テキスト文字列による注釈を図面に追加します。
    アイコンtechdraw-annotation
    ショートカットキーなし
    メニュー[TechDraw]-[Annotation]
    ワークベンチテックドロー
  • 使用方法

    1. モデルツリー上で図面ページを選択してテキスト文字列の追加techdraw-annotationを実行すると図面ページにテキスト文字列による注釈が追加されます。

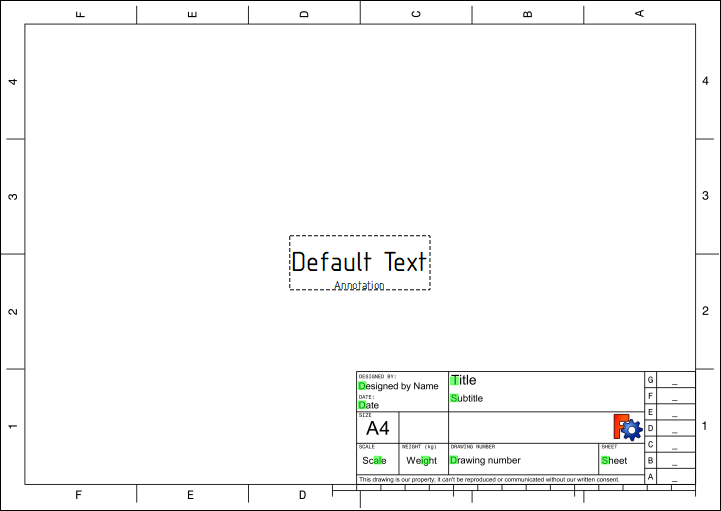

      techdraw-annotation1追加された注釈
    2. モデルツリー上で追加された注釈を選択し、データ・タブで「Text」プロパティーを変更してテキスト文字列を編集します。日本語など英語以外の文字列も入力可能です。また必要に応じて対応するプロパティーを調整してフォント、文字色、文字サイズ、行間スペースなどを調整します。

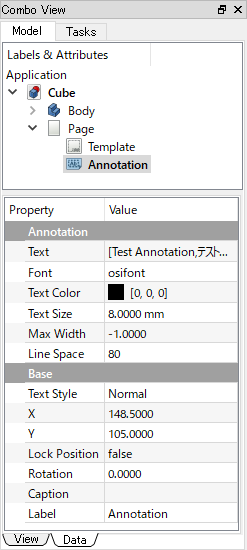

      techdraw-annotation_datatab注釈のデータ・タブ
    3. 最後に図面上でテキスト文字列の周りに表示されている枠をドラッグして、注釈の位置を調整します。

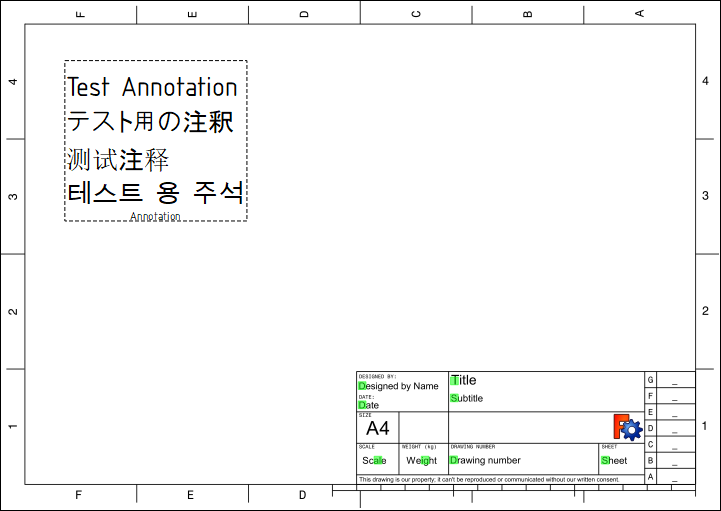

      techdraw-annotation2編集後の注釈
  • 注意点

    なし

  • 参照

    TechDraw New NewAnnotation - FreeCAD Documentation(英語)
