FreeCAD クリップグループに描画要素を追加

更新:2018/8/27
FreeCAD 0.17
  • 概要

    動作クリップグループに指定した描画要素を追加します。
    アイコンtechdraw-clipplus
    ショートカットキーなし
    メニュー[TechDraw]-[ClipPlus]
    ワークベンチテックドロー
  • 使用方法

    1. クリップグループの追加techdraw-clipを実行すると図面に空のクリップグループが追加されます。

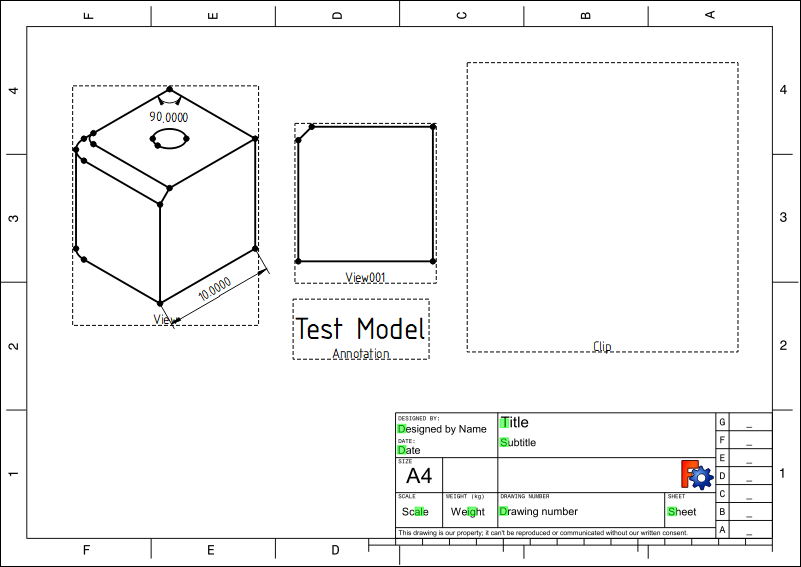

      shared_techdraw-clip空のクリップグループの追加
    2. Ctrlキーを押しながら図面上でクリップグループと追加対象要素の両方をクリックして選択し、要素の追加techdraw-clipplusを実行すると要素がクリップグループに追加されます。追加した要素の位置はドラッグすることで変更できます。

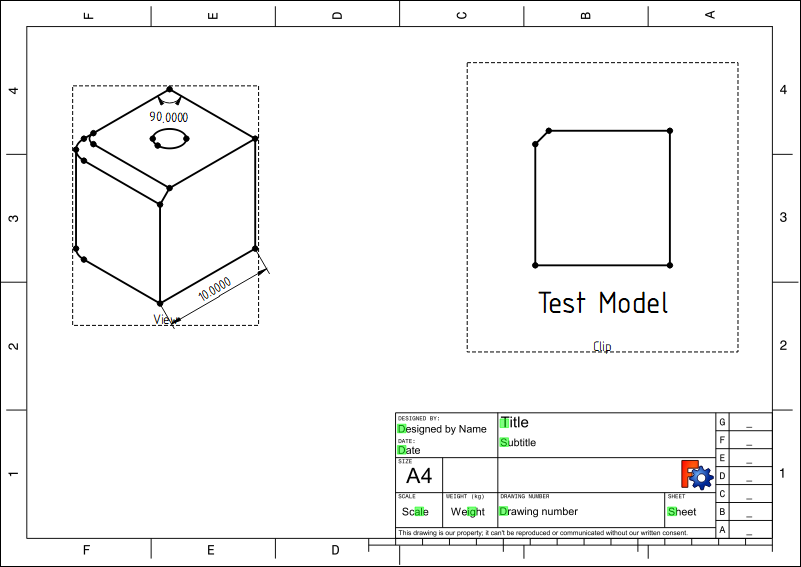

      shared_techdraw-clipplusクリップグループに側面図と注釈文字列を追加
  • 注意点

    なし

  • 参照

    TechDraw ClipPlus - FreeCAD Documentation(英語)
