FreeCAD 画像ファイルを使用してハッチング

更新:2018/8/27
FreeCAD 0.17
  • 概要

    動作SVG 形式のファイルからハッチングパターンを読み込み、選択面をハッチングします。
    アイコンTechDraw_Hatch
    ショートカットキーなし
    メニューなし
    ワークベンチテックドロー
  • 使用方法

    図面上で面をクリックして選択し、ハッチングTechDraw_Tree_Hatchを実行すると面がハッチングされます。

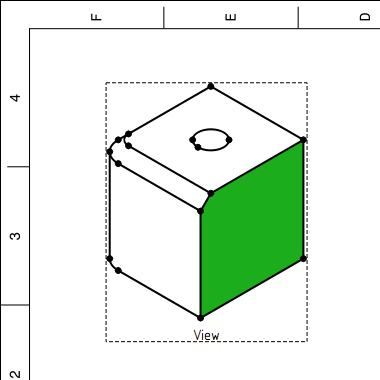

    TechDraw-hatch_selected面を選択

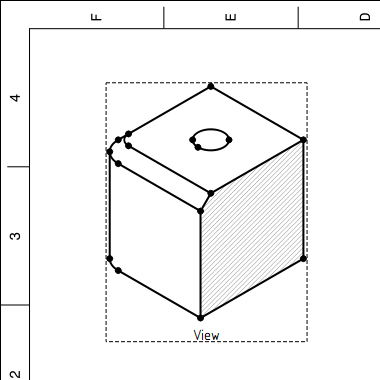

    TechDraw-hatch_hatchedハッチング結果

    ハッチングパターンを変更したい場合はモデルツリー上でハッチング・オブジェクトを選択し、データ・タブ上の「Hatch Pattern」プロパティーでパターンファイルを変更します。またビュー・タブでハッチングの色、拡大縮小率を変更できます。

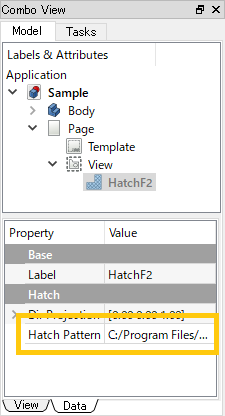

    TechDraw-hatch_hatchedハッチングのデータ・タブ

    表示が更新されない場合はモデルツリー上でハッチング・オブジェクトを選択すると更新されます。

    ハッチングパターンとしては以下のようなものが用意されています。

    TechDraw-hatch_pattern_brick01brick01
    TechDraw-hatch_pattern_concreteconcrete
    TechDraw-hatch_pattern_crosscross
    TechDraw-hatch_pattern_diagonal1diagonal1
    TechDraw-hatch_pattern_diagonal2diagonal2
    TechDraw-hatch_pattern_earthearth
    TechDraw-hatch_pattern_hbonehbone
    TechDraw-hatch_pattern_lineline
    TechDraw-hatch_pattern_plusplus
    TechDraw-hatch_pattern_simplesimple
    TechDraw-hatch_pattern_solidsolid
    TechDraw-hatch_pattern_squaresquare
    TechDraw-hatch_pattern_steelsteel
    TechDraw-hatch_pattern_woodwood
    TechDraw-hatch_pattern_woodgrainwoodgrain
  • 注意点

    なし

  • 参照

    TechDraw Hatch - FreeCAD Documentation(英語)
