FreeCAD ビットマップ画像を追加

更新:2018/8/27
FreeCAD 0.17
  • 概要

    動作PNG 形式または JPEG 形式のファイルからビットマップ画像を図面に追加します。
    アイコンtechdraw-image
    ショートカットキーなし
    メニュー[TechDraw]-[Insert bitmap image]
    ワークベンチテックドロー
  • 使用方法

    1. ビットマップ画像の追加techdraw-imageを実行するとファイル選択ダイアログが表示されます。

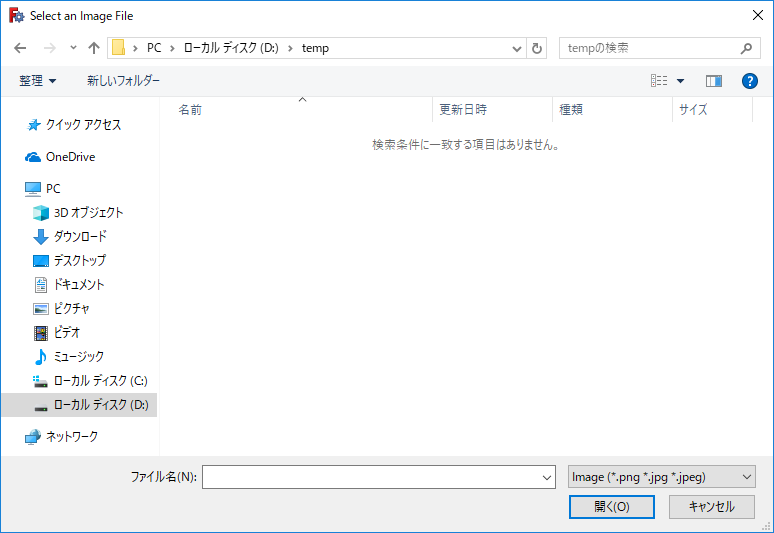

      TechDraw-image_dialogファイル選択ダイアログ
    2. PNG 形式または JPEG 形式のファイルを選択し、開くボタンを押すとファイルから読み込んだビットマップ画像が図面に追加されます。

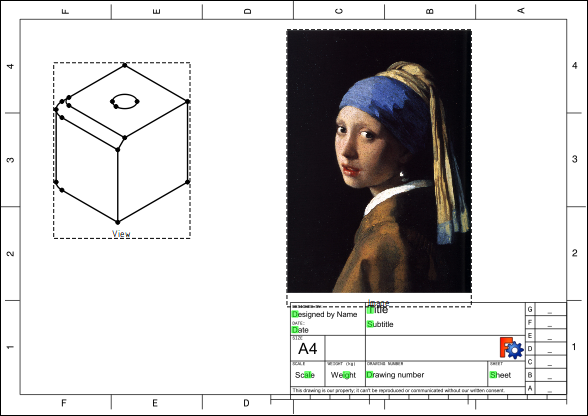

      TechDraw-image1ビットマップ画像の読み込み
    3. ビットマップ画像の大きさを調整したい場合はモデルツリー上で読み込んだ画像を選択し、データ・タブの「Scale」プロパティーで拡大縮小率を、「Width」「Height」プロパティーで表示領域の大きさを変更します。

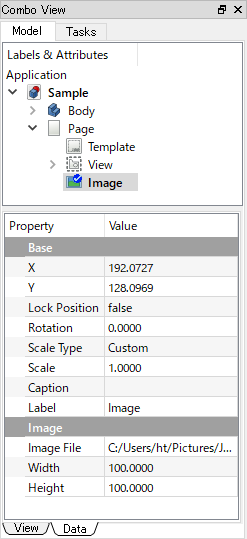

      TechDraw-image_datatabベクター画像のデータ・タブ

      画像表示が更新されない場合は図面上で画像をクリックすると更新されます。

  • 注意点

    なし

  • 参照

    TechDraw Image - FreeCAD Documentation(英語)
