FreeCAD 図面のエクスポート

更新:2018/8/27
FreeCAD 0.17
  • 概要

    動作図面を SVG 形式ファイルとしてエクスポートします。
    アイコンTechDraw-saveSVG
    ショートカットキーなし
    メニュー[TechDraw]-[Export page...]
    ワークベンチテックドロー
  • 使用方法

    図面のエクスポートTechDraw-saveSVGを実行すると図面のエクスポート用ダイアログが表示されるのでファイル名を入力して保存ボタンを押します。

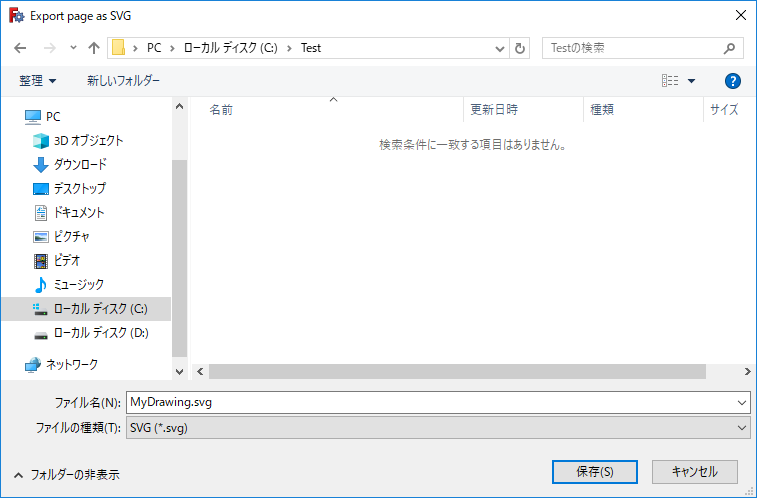

    TechDraw-saveSVG_dialog図面のエクスポート用ダイアログ

    ファイルは SVG 形式で保存されます。SVG 形式ファイルはウェブブラウザ(Chrome、Firefox、Edge、Safari など)で表示可能できます。編集が必要な場合は SVG 形式に対応した汎用ドローイングツール(Inkscape など)で編集をおこないます。

  • 注意点

    なし

  • 参照

    TechDraw SaveSVG - FreeCAD Documentation(英語)
