FreeCAD ベクター画像を追加

更新:2018/8/27
FreeCAD 0.17
  • 概要

    動作SVG 形式のファイルからベクター画像を図面に追加します。
    アイコンtechdraw-symbol
    ショートカットキーなし
    メニュー[TechDraw]-[Insert SVG Symbol]
    ワークベンチテックドロー
  • 使用方法

    1. ベクター画像の追加techdraw-symbolを実行するとファイル選択ダイアログが表示されます。

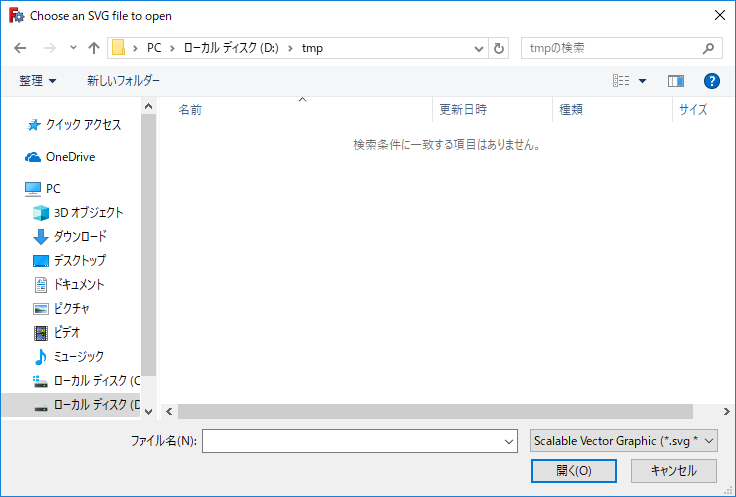

      TechDraw-symbol_daialogファイル選択ダイアログ
    2. SVG 形式ファイルを選択し、開くボタンを押すとファイルから読み込んだかベクター画像が図面に追加されます。

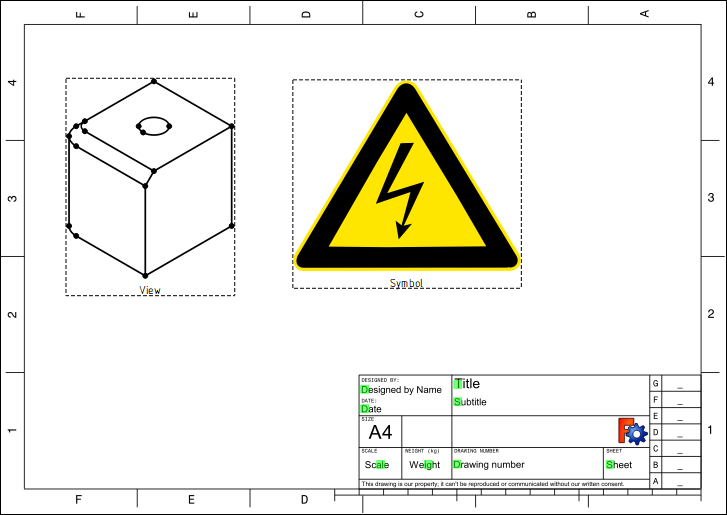

      TechDraw-symbol1ベクター画像の読み込み
    3. ベクター画像の大きさを調整したい場合はモデルツリー上で読み込んだ画像を選択し、データ・タブの「Scale」プロパティーで拡大縮小率を変更します。また「Rotation」プロパティーを変更すると画像を回転することができます。

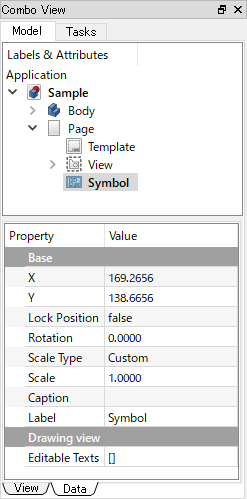

      TechDraw-symbol_datatabベクター画像のデータ・タブ
  • 注意点

    なし

  • 参照

    TechDraw Symbol - FreeCAD Documentation(英語)
