ParaView 透視投影、正射影の切り替え

更新:2021/1/20
ParaView 5.6.0

概要

透視投影、正射影(平行投影)の切り替えはパイプライン・ブラウザ下部の「Properties」タブにある「Camera Parallel Projection」で行ないます。

以下の様に透視投影と正射影が切り替わります。

透視投影
透視投影

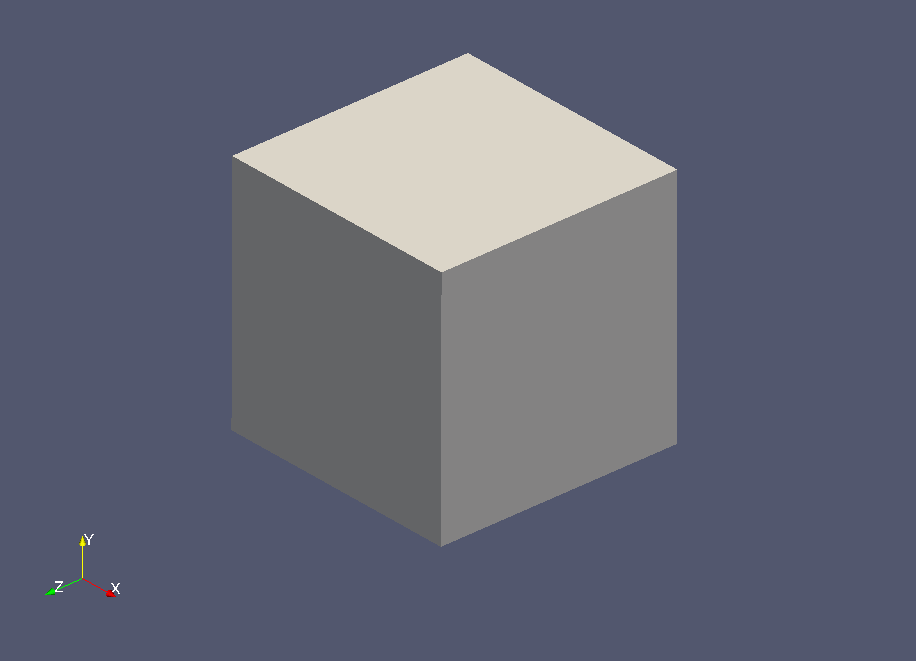

正射影
正射影

手順

パイプライン・ブラウザ下部の「Properties」タブにある検索ボックスに「Camera Parallel Projection」と入力して、見つかったチェックボックスにチェックをいれると正射影に、外すと透視投影になります。

「Camera Parallel Projection」チェックボックス
「Camera Parallel Projection」チェックボックス

あるいは検索ボックス横の歯車アイコンをクリックして全ての項目を表示させてから、「Properties」タブの下部にスクロールしても「Camera Parallel Projection」チェックボックスは見つかります。

参照

遠近法と平行投影の切り替え(Ver 4.2.0以降) - Mesh Wiki
