FreeCAD 角の丸め・角取り

概要

動作	入力された角をなす2線から角を丸め、または面取りした線を作成します。
アイコン
ショートカットキー	F,I
メニュー	[Draftting]-[Fillet]
ワークベンチ	ドラフトワークベンチ、建築

使用方法

1. 3Dビュー上で1点で繋がった直線を2本選択します。CTRLキーを押しながらクリックすると複数の直線を選択できます。

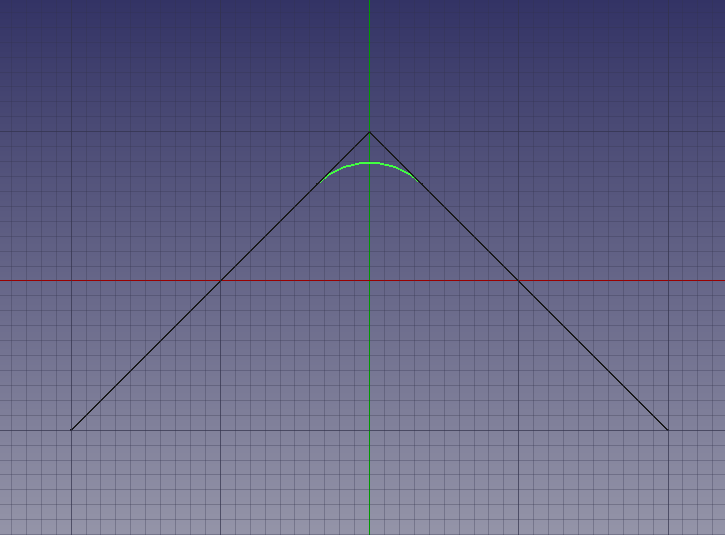

2. 角の丸めを実行すると、タスクタブにダイアログが表示されるので、丸め半径を入力し、ENTERキーを押すと角が丸められた曲線（フィレット）が新たに追加作成されます。





   オプションは以下の通りです。

   • Delete original objects：チェックが入れられている場合、丸め前の2直線を削除します。

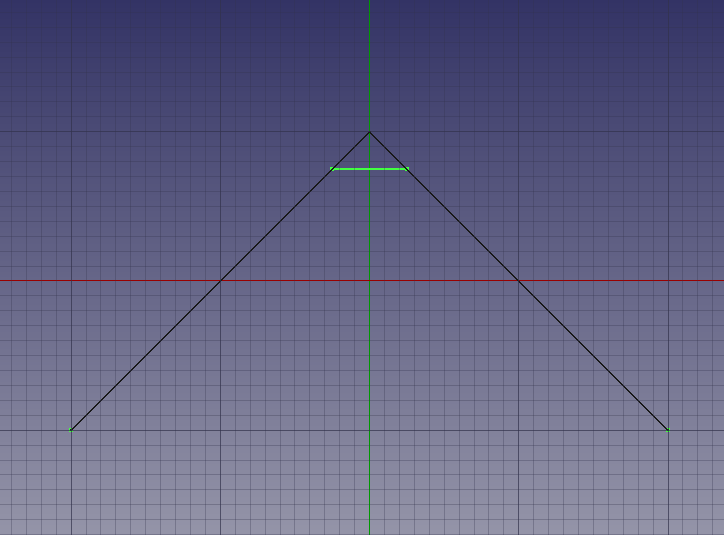

   • Create chamfer：チェックが入れられている場合、角の丸めではなく角取りが行われます。



注意点

• このツールではワイヤーの角の丸め・角取りはできません。ワイヤーの場合にはデータ・タブで「Fillet Radius」「Chamfer Size」の値を変更することで角の丸め・角取りができます。



• 丸め半径が大きすぎて角の丸めを作成できない場合にはレポートビューに「Radius is too large, r=(入力した丸め半径)」というエラーメッセージが表示されます。

参照

Draft Fillet - FreeCAD Documentation（英語）
