FreeCAD ハッチング

FreeCAD 0.20
  • 概要

    動作選択した平面形状にハッチング(網かけ)を行ないます。
    アイコンDraft_Hatch
    ショートカットキーH,A
    メニュー[Drafting]-[Hatch]
    ワークベンチドラフトワークベンチ、建築
  • 使用方法

    1. 平面形状を選択してハッチングDraft_Hatchを実行するとコンボビューのタスクタブにハッチング用のダイアログが表示されます。

      ハッチング用ダイアログ
      ハッチング用ダイアログ

      パラメーターは以下の通りです。

      • PAT file: パターンファイル(拡張子 .pat)
      • Pattern: パターンファイル内で定義されているパターン
      • Scale: 拡大縮小率
      • Pattern: 回転角度
    2. パラメーターを設定してOKを押すとハッチングが作成されます。

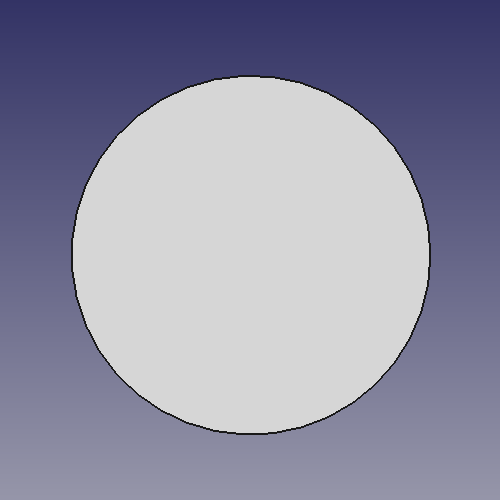

      ハッチング設定前
      ハッチング設定前
      ハッチング設定後
      ハッチング設定後

      同時にモデルツリー上にハッチングがオブジェクトとして作成されます。パラメーターの変更や、ハッチングの削除はモデルツリーから行えます。

      モデルツリー上のハッチング
      モデルツリー上のハッチング
  • 注意点

    なし

  • 参照

    Draft Hatch - FreeCAD Documentation(英語)
