FreeCAD 点の作成

更新:2018/6/11
FreeCAD 0.17
  • 概要

    動作入力された座標から点を作成します。
    アイコンDraft_Point
    ショートカットキーなし
    メニュー[Draft]-[Point]
    ワークベンチドラフトワークベンチ、建築
  • 使用方法

    • マウス操作による作成の場合

      点の作成Draft_Pointを実行し、3Dビュー上の1点をクリックすると点が作成されます。

    • ダイアログ入力による作成の場合

      1. 点の作成Draft_Pointを実行するとコンボビューのタスクタブに点作成用のダイアログが表示されます。

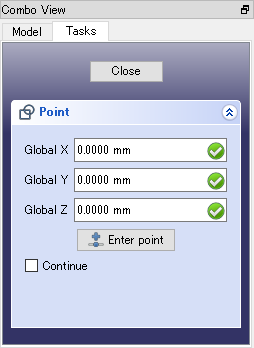

        Draft_Point-tasks点作成用ダイアログ
      2. 座標 X、Y、Z を入力し「Enter point」をクリックすると点が作成されます。

    オプションは以下の通りです。

    • Continue:チェックが入れられている場合(Alt+Nキーで切り替え)、連続して複数の点を作成できます。

    またXキー、Yキー、Zキーを押すと入力がそれぞれの軸方向に制限されます。

  • 注意点

    なし

  • 参照

    Draft_Point/jp
