FreeCAD 四角形の作成

更新:2018/6/11
FreeCAD 0.17
  • 概要

    動作入力された2点の座標から長方形を作成します。
    アイコンDraft_Rectangle
    ショートカットキーR,E
    メニュー[Draft]-[Rectangle]
    ワークベンチドラフトワークベンチ、建築
  • 使用方法

    • マウス操作による作成の場合

      長方形の作成Draft_Rectangleを実行し、3Dビュー上の2点をクリックすると長方形が作成されます。

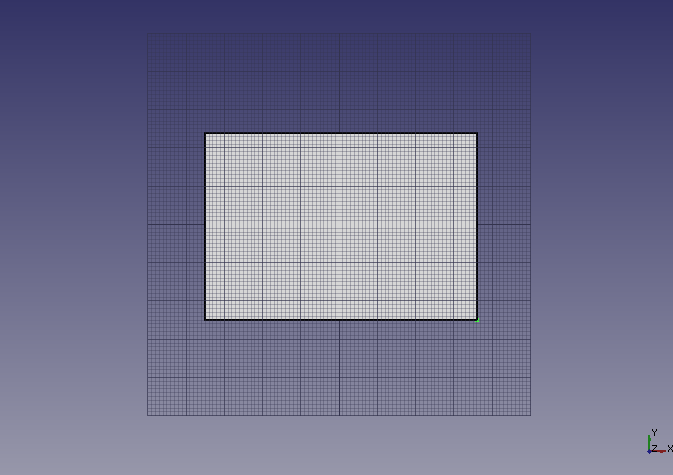

      Draft_Rectangle-3d3Dビュー上をクリック
    • ダイアログ入力による作成の場合

      1. 長方形の作成Draft_Rectangleを実行するとコンボビューのタスクタブに長方形作成用のダイアログが表示されます。
      2. 1点目の座標 X、Y、Z を入力し「Enter point」をクリックします。

        Draft_Rectangle-tasks-11点目の座標の入力
      3. 2点目の座標 X、Y、Z を入力し「Enter point」をクリックすると長方形が作成されます。

        Draft_Rectangle-tasks-22点目の座標の入力

    オプションは以下の通りです。

    • Relative:チェックが入れられている場合(Alt+Rキーで切り替え)、2点目の入力値は1点目の座標に対する相対座標として扱われます。
    • Filled:チェックが入れられている場合(Alt+Iキーで切り替え)、面が張られます。これは作成後にコンボビューのビュー・タブの「Display Mode」で「Flat Lines」に切り替えた場合と同じ動作です。
    • Continue:チェックが入れられている場合(Alt+Nキーで切り替え)、連続して複数の長方形を作成できます。

    またXキー、Yキー、Zキーを押すと入力がそれぞれの軸方向に制限されます。

  • 注意点

    なし
