FreeCAD 構築モードへの切り替え

更新:2018/6/11
FreeCAD 0.17
  • 概要

    動作構築モードの有効・無効を切り替えます。
    アイコンDraft_Construction
    ショートカットキーC,M
    メニュー[Draft]-[Utilities]-[Toggle construction Mode]
    ワークベンチドラフトワークベンチ、建築
  • 使用方法

    構築モードは製図するオブジェクトをグループ分けするための機能です。構築モードを有効Draft_Constructionにすると以降に作成したオブジェクトは構築グループ下に追加され、通常時とは異なる色で描画されます。

    Draft_Construction-modeltree構築モードでのモデルツリー
    Draft_Construction-3d構築モードでの3Dビュー
  • 注意点

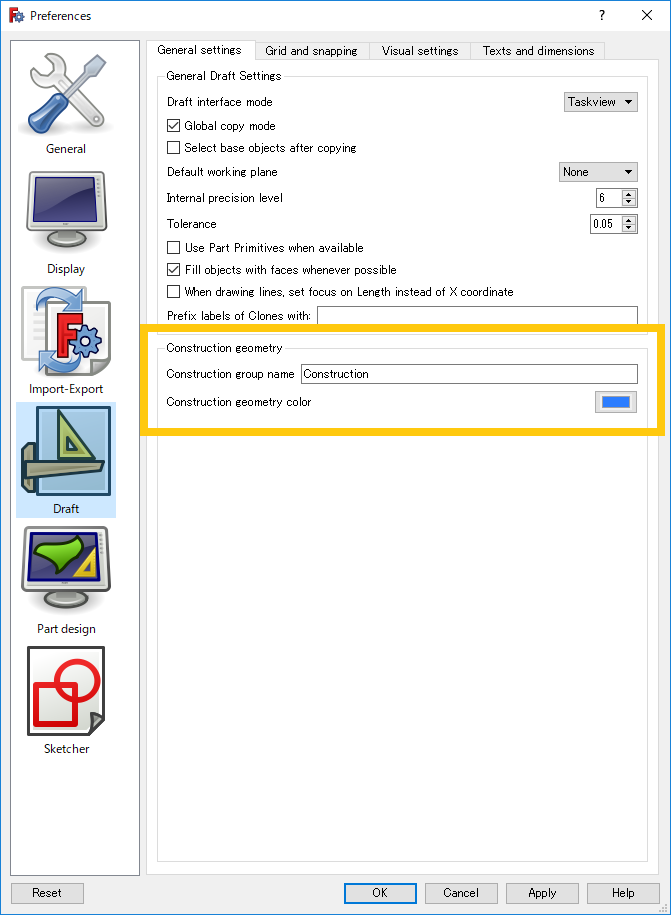

    構築モード時に使用されるグループ名と色はメニューの[Edit]-[Preferences...]で表示される設定ダイアログで変更できます。

    Draft_Construction-preferencesグループ名と色の設定
  • 参照

    Draft_ToggleConstructionMode/jp
