FreeCAD 形状の欠陥を調べる

更新:2018/6/7
FreeCAD 0.17
  • 概要

    動作選択した形状に欠陥がないか調べます。
    アイコンPart_CheckGeometry
    ショートカットキーなし
    メニュー[Part]-[Check Geometry]
    ワークベンチパート
  • 使用方法

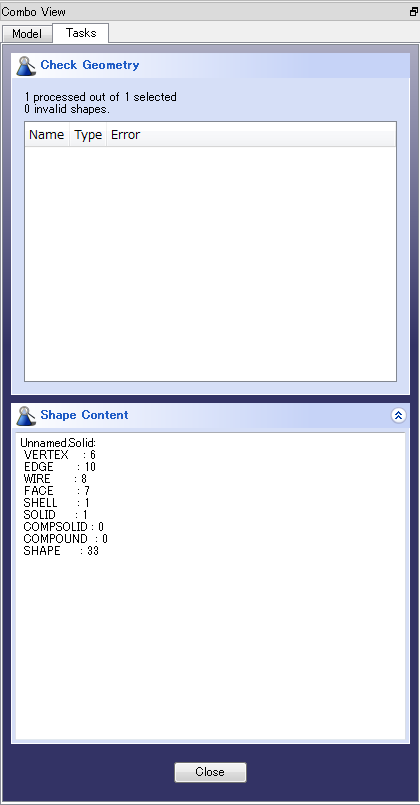

    1. 対象となる形状を選択してから、形状の欠陥を調べるPart_CheckGeometryを実行すると次のようなダイアログが表示されます。

      Check Geometryに形状の欠陥が、Shape Contentに形状を構成するプリミティブの成分が表示されます。

      Part_CheckGeometry1

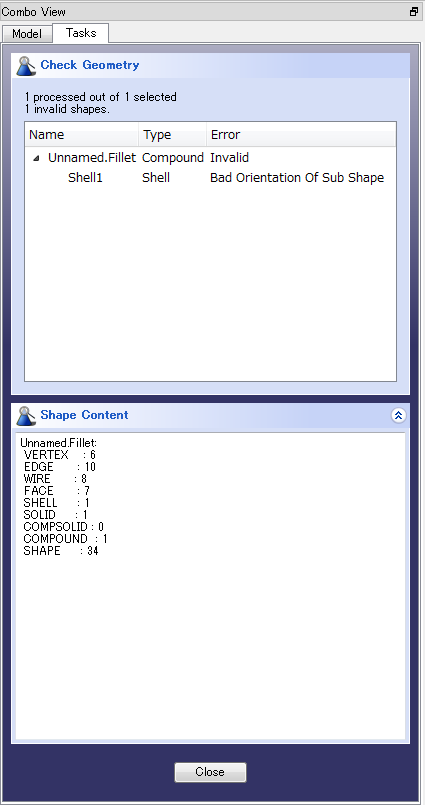

    2. 形状に欠陥がある場合は例えば次のように表示されます。

      Part_CheckGeometry2

      ここでは形状を構成するシェルの方向が不正なために形状欠陥が起きています。このままではブーリアン演算が正しく行えないなどの問題が起きるので、形状をいったん面の集合にまで分解した後、形状構築ツールPart_Shapebuilderなどで改めてソリッドにするなどの作業が必要です。

  • 注意点

    なし

  • 参照

    なし
