FreeCAD 楕円の作成（1）

概要

動作	中心点、長半径、楕円上の1点を指定してスケッチ面上に楕円を作成します。
アイコン
ショートカットキー	G, E, E
メニュー	[Sketch]-[Sketcher geometries]-[Create ellipase by center]
ワークベンチ	スケッチャー

使用方法

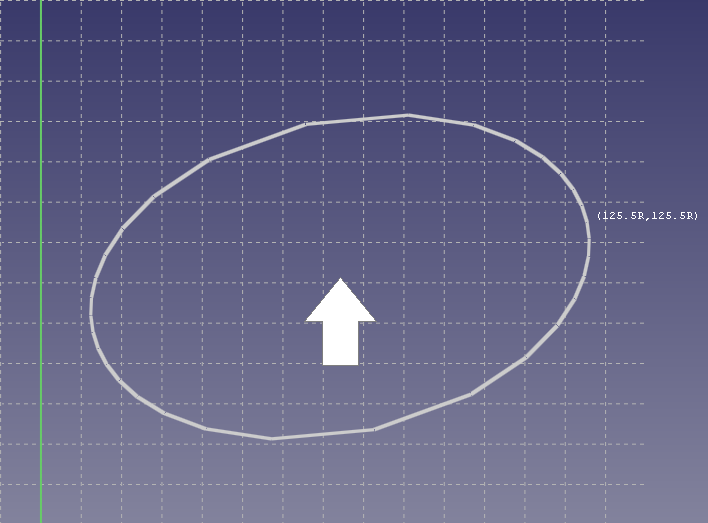

1. ツールバーから楕円の作成を選び、スケッチ面を左クリックすると中心点が設定されます。

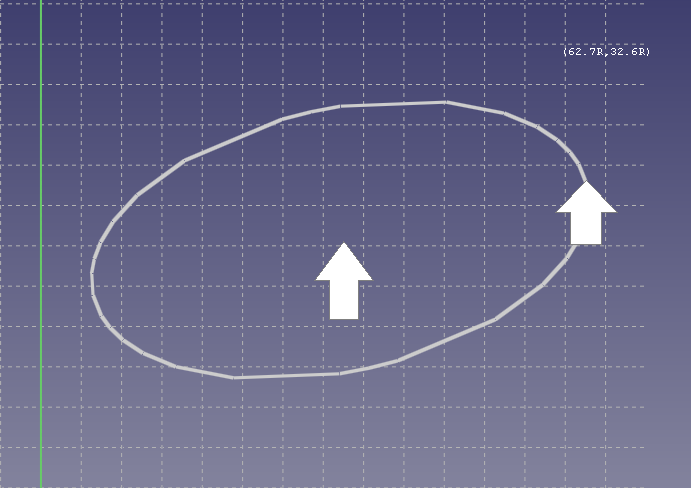

2. マウスを移動し、左クリックするとその距離で長半径が設定されます。

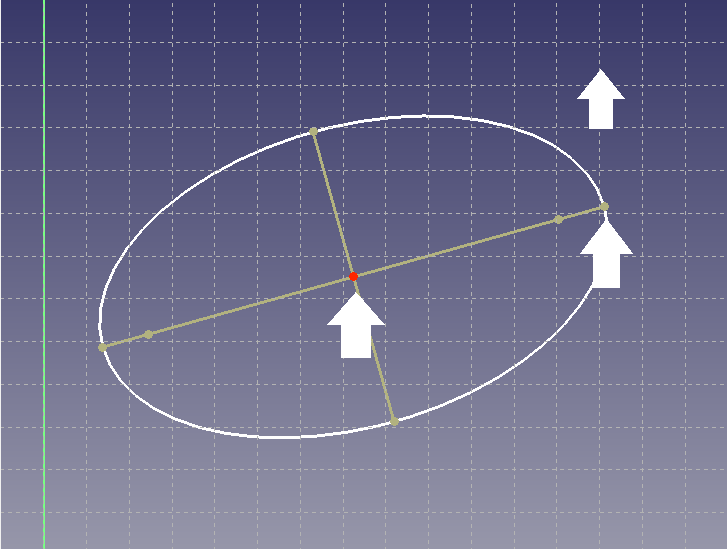

3. さらにマウスを移動して左クリックすると2回目のクリック位置と3回目のクリック位置の距離から短半径が設定されます。



注意点

• スケッチ上の制御点をドラッグすると形状を調整できます。

• 楕円スケッチを選択した状態で内部ジオメトリーの表示・非表示を選択すると補助線の表示・非表示を切り替えられます。

• ツールバーのアイコン横の ▼ で楕円の作成ツールを切り替えられます。
