FreeCAD スケッチを対称コピー

更新:2018/6/5
FreeCAD 0.17
  • 概要

    動作選択された点・直線を対称点・対称線としてスケッチを対称に複製します。
    アイコンSketcher_Symmetry
    ショートカットキーなし
    メニュー[Sketch]-[Sketcher tools]-[Symmetry]
    ワークベンチスケッチャー
  • 使用方法

    1. コピー対象となるスケッチを選択します。

      Sketcher_Symmetry-copiedコピー対象を選択
    2. 対称点として使用する点、または対称線として使用する線を選択します。

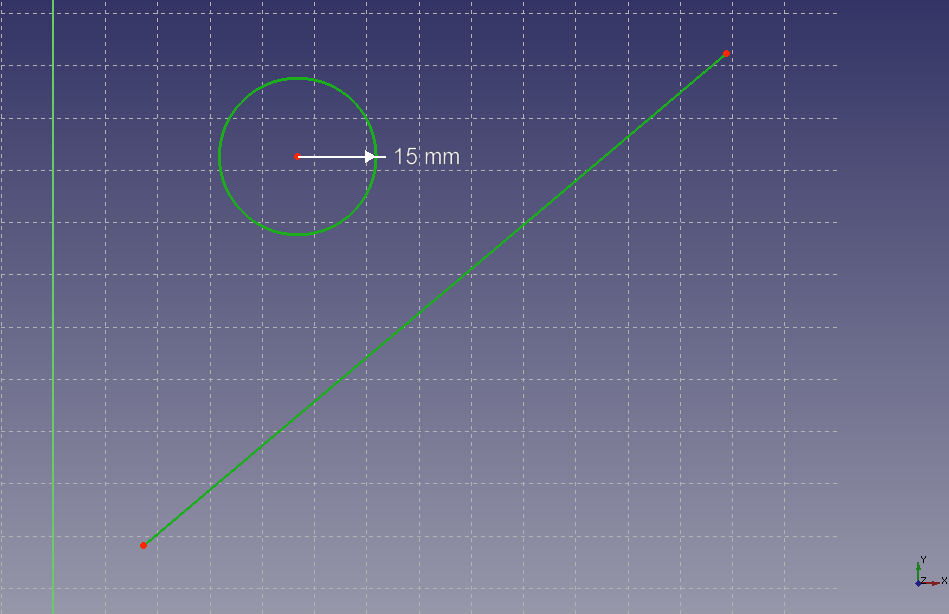

      Sketcher_Symmetry-line対称線を選択
    3. スケッチの対称コピーSketcher_Symmetryを実行すると、対称点・対称線に対して対称にスケッチがコピーされます。

      Sketcher_Symmetry-resultコピー結果
  • 注意点

    新たに対称拘束が追加されることはありません。

  • 参照

    なし
