FreeCAD 垂直位置へスナップ

更新:2018/6/9
FreeCAD 0.17
  • 概要

    動作直線・円弧に対して線が垂直に交わる位置にスナップします。
    アイコンSnap_Perpendicular
    ショートカットキーなし
    メニュー[Draft]-[Snapping]-[Perpendicular]
    ワークベンチドラフトワークベンチ、建築
  • 使用方法

    ツールバー上の、垂直位置へのスナップSnap_Perpendicularをクリックして有効化すると、以降の座標選択の操作時に垂直に交わる位置にスナップされるようになります。

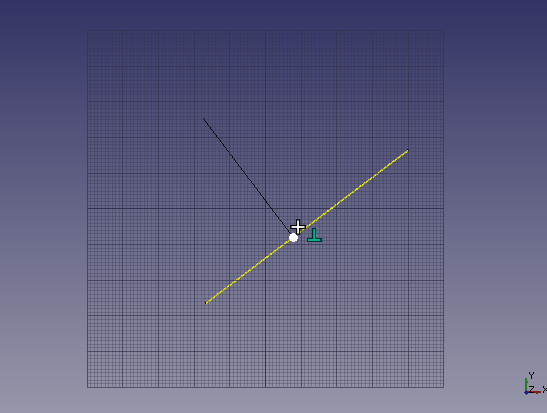

    Snap_Perpendicular-line直線と垂直に交わる位置へスナップ(直線作成時)

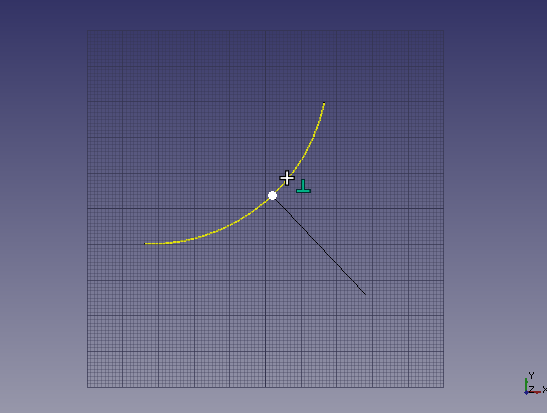

    Snap_Perpendicular-arc円弧と垂直に交わる位置へスナップ(直線作成時)
  • 注意点

    スケッチの直線・円弧、3次元形状の直線・円弧に対してもスナップ可能です。

  • 参照

    なし
