FreeCAD 距離寸法

更新:2018/8/27
FreeCAD 0.17
  • 概要

    動作2点間の距離、または直線の長さ寸法を図面に記入します。
    アイコンTechDraw_Dimension
    ショートカットキーなし
    メニュー[TechDraw]-[Insert a dimension into the drawing]
    ワークベンチテックドロー
  • 使用方法

    2次元図面から2点、またはを直線をクリック選択して距離寸法の追加TechDraw_Dimensionを実行すると距離寸法が図面に追加されます。

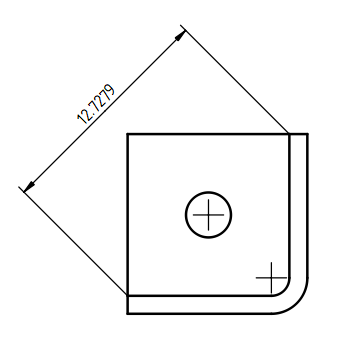

    TechDraw_Dimension1距離寸法の追加

    寸法の位置を変更したい場合は図面上でドラッグするか、モデルツリー上で寸法を選択してコンボビューのデータ・タブで変更します。

    また寸法の色、フォント、サイズなどを変更したい場合はコンボビューのビュー・タブで変更します。

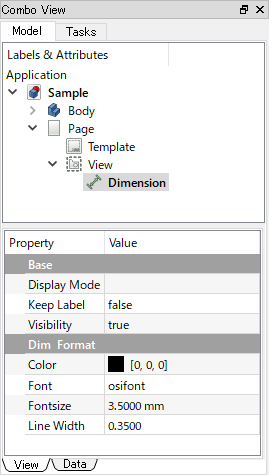

    TechDraw_Dimension_viewtab寸法のビュー・タブ
  • 注意点

    2次元図面上で計測した寸法ではなく、3次元形状の寸法そのままの値を表示したい場合は寸法を3次元形状とリンクTechDraw_Dimension_Linkします。

  • 参照

    TechDraw Dimension Length - FreeCAD Documentation(英語)
