FreeCAD 垂直距離寸法

FreeCAD 0.17
  • 概要

    動作指定された2点、または直線の垂直方向の寸法を図面に記入します。
    アイコンTechDraw_Dimension_Vertical
    ショートカットキーなし
    メニューなし
    ワークベンチテックドロー
  • 使用方法

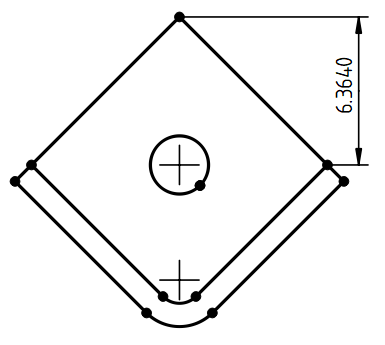

    2次元図面から2点、またはを直線をクリック選択して垂直距離寸法の追加TechDraw_Dimension_Verticalを実行すると垂直方向の距離寸法が図面に追加されます。

    TechDraw_Dimension_Vertical1垂直距離寸法の追加

    寸法の位置を変更したい場合は図面上でドラッグするか、モデルツリー上で寸法を選択してコンボビューのデータ・タブで変更します。

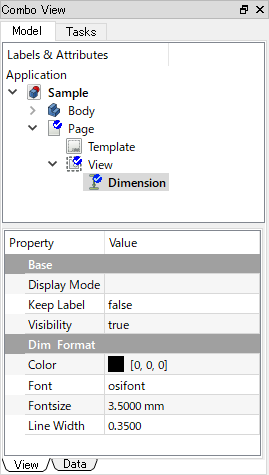

    また寸法の色、フォント、サイズなどを変更したい場合はコンボビューのビュー・タブで変更します。

    TechDraw_Dimension_Vertical_viewtab垂直距離寸法のビュー・タブ
  • 注意点

    2次元図面上で計測した寸法ではなく、3次元形状の寸法そのままの値を表示したい場合は寸法を3次元形状とリンクTechDraw_Dimension_Linkします。

  • 参照

    TechDraw Dimension Vertical - FreeCAD Documentation(英語)
