FreeCAD デフォルト図面ページの作成

更新:2018/8/27
FreeCAD 0.17
  • 概要

    動作デフォルトのテンプレートを使用して新しい図面ページを作成します。
    アイコンtechdraw-new-default
    ショートカットキーなし
    メニュー[TechDraw]-[Insert new default drawing page]
    ワークベンチテックドロー
  • 使用方法

    デフォルト図面ページの作成techdraw-new-defaultを実行するとデフォルトのテンプレートを元に2次元図面ページが作成されます。通常はこの後、ビューの追加techdraw-new-defaultなどを使用して作成したページに形状の2次元図を追加していきます。

    TechDraw-new-default_modeltreeページが追加されたモデルツリー

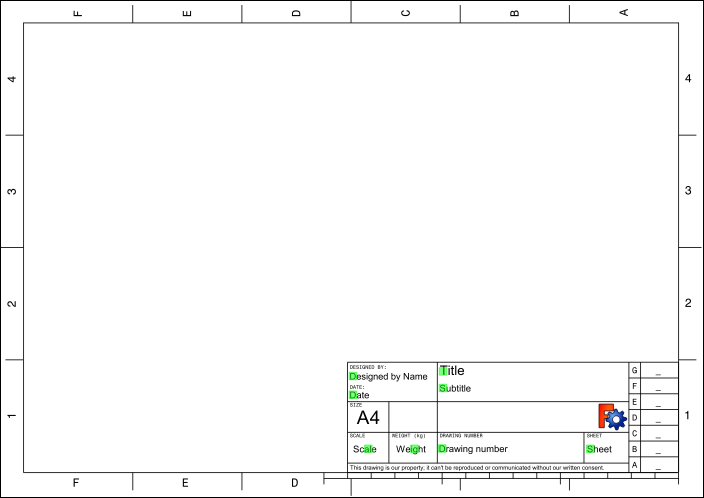

    TechDraw-new-default1作成された2次元図面ページ
  • 注意点

    なし

  • 参照

    TechDraw New Default - FreeCAD Documentation(英語)
