FreeCAD テンプレートからの図面ページの作成

更新:2018/8/27
FreeCAD 0.17
  • 概要

    動作選択したテンプレートを使用して新しい図面ページを作成します。
    アイコンtechdraw-new-pick
    ショートカットキーなし
    メニュー[TechDraw]-[Insert new drawing page from template]
    ワークベンチテックドロー
  • 使用方法

    テンプレートからの図面ページの作成techdraw-new-pickを実行するとテンプレートの選択ダイアログが表示されます。

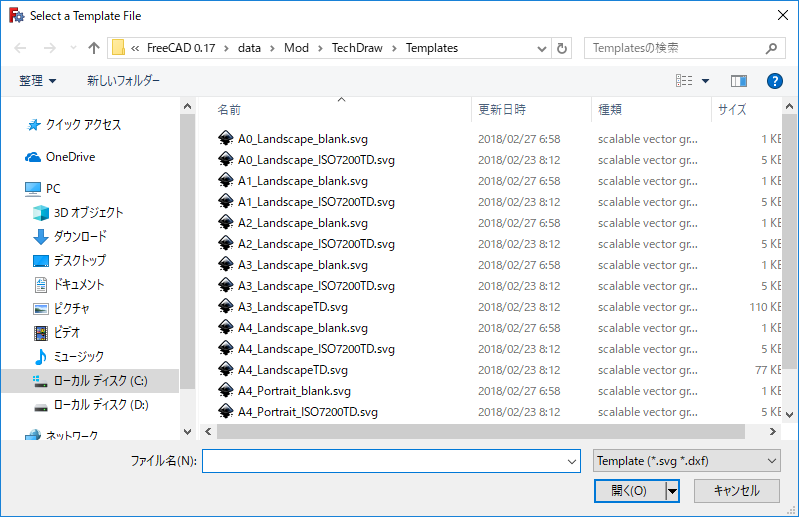

    TechDraw-new-pick_dialogテンプレートの選択ダイアログ

    使用するテンプレートを選択して開くボタンを押すと選択したテンプレートから2次元図面ページが作成されます。通常はこの後、ビューの追加techdraw-new-pickなどを使用して作成したページに形状の2次元図を追加していきます。

    テンプレートは A0 サイズから A4 サイズまで用意されていて例えば以下のようなものがあります。

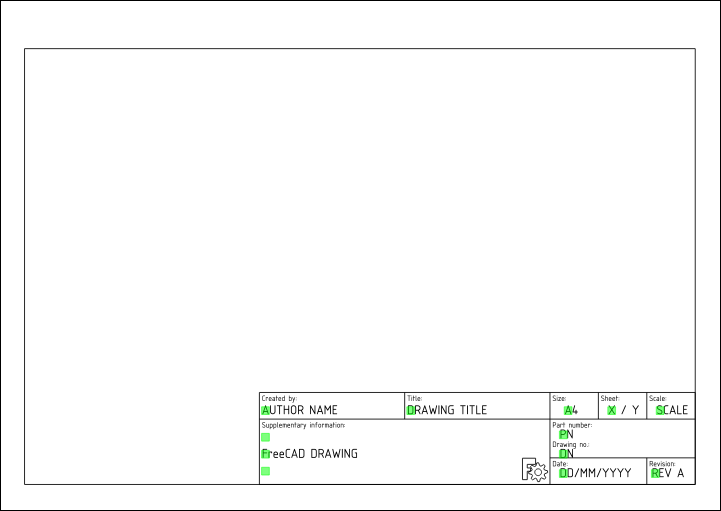

    A4_Landscape_ISO7200TDA4_Landscape_ISO7200TD

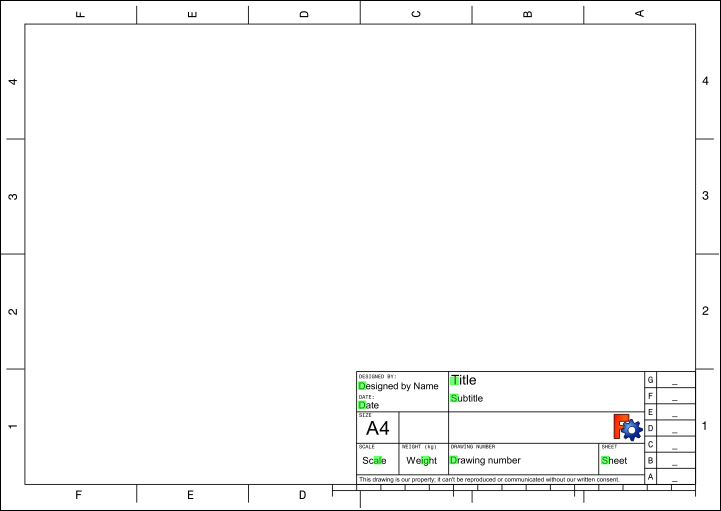

    A4_Landscape_TDA4_Landscape_TD

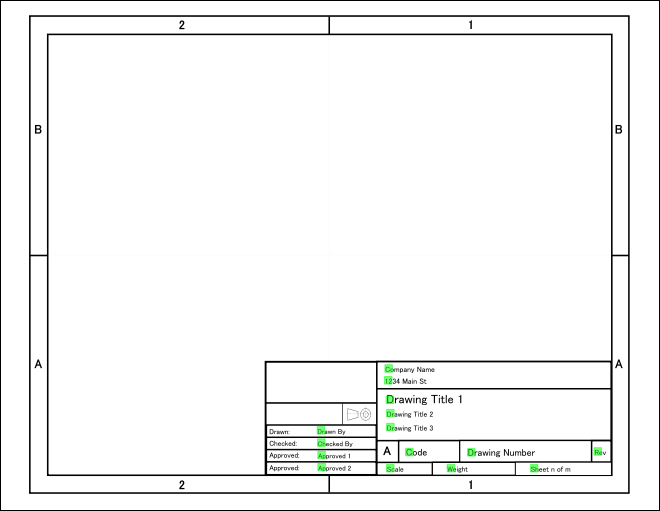

    USLetter_LandscapeUSLetter_Landscape

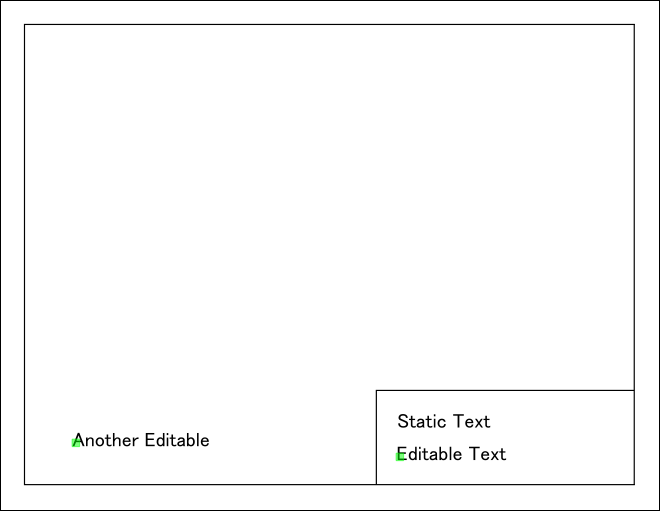

    TechDraw-new-pick_HowToExampleHowToExample

    テンプレートは通常の SVG 形式ファイルなので Inkscape など SVG 形式に対応したソフトウェアで自作することも可能です。

  • 注意点

    なし

  • 参照

    TechDraw New Pick - FreeCAD Documentation(英語)
