FreeCAD スプレッドシートの追加

更新:2018/8/27
FreeCAD 0.17
  • 概要

    動作スプレッドシートワークベンチで作成したスプレッドシートを図面に追加します。
    アイコンtechdraw-spreadsheet
    ショートカットキーなし
    メニュー[TechDraw]-[Spreadsheet]
    ワークベンチテックドロー
  • 使用方法

    1. あらかじめスプレッドシートワークベンチWorkbench_Spreadsheetでスプレッドシートを作成しておきます。

    2. テックドローワークベンチWorkbench_TechDrawに移動し、図面ページを作成techdraw-new-defaultします。

    3. モデルツリー上でスプレッドシートを選択して、スプレッドシートの追加techdraw-spreadsheetを実行すると図面にシートが追加されます。

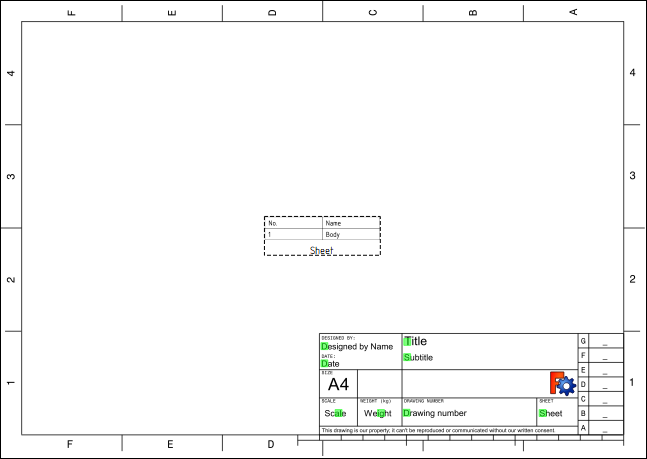

      TechDraw-spreadsheet1追加されたシート
    4. モデルツリー上で追加されたシートを選択し、データ・タブの「Cell Start」プロパティー、「Cell End」プロパティーでスプレッドシートの表示範囲を調整します。また「Scale」プロパティーで拡大縮小率を調整します。

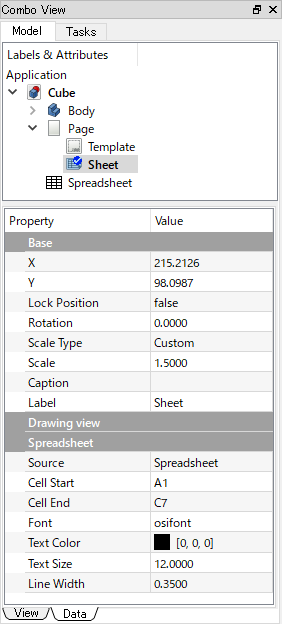

      TechDraw-spreadsheet_datatabシートのデータ・タブ

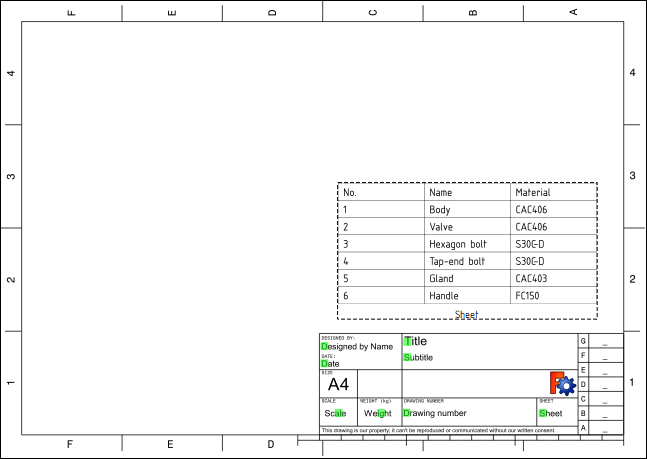

      TechDraw-spreadsheet2表示範囲、拡大縮小率の調整
  • 注意点

    なし

  • 参照

    TechDraw Spreadsheet - FreeCAD Documentation(英語)
