FreeCAD チュートリアル 簡易車体モデル（2/3）

脚の作成

1. 脚部のためのスケッチ面の作成

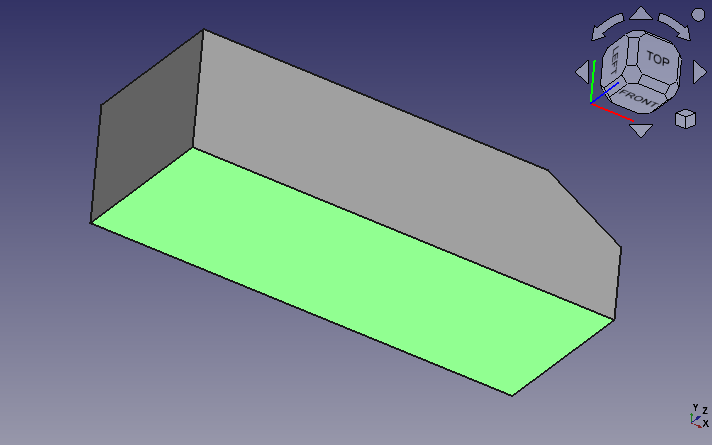

   3Dビュー上で形状の底面を選択し、新しいスケッチを作成します。



2. 脚部のスケッチ作成

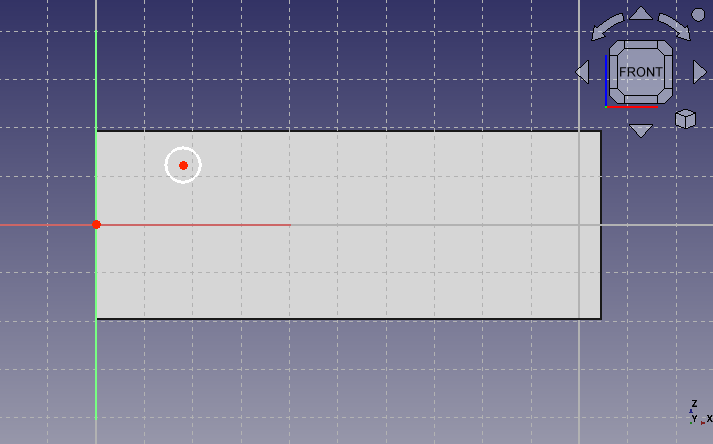

   底面の左上に円を作成します。

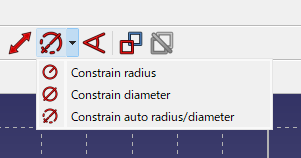

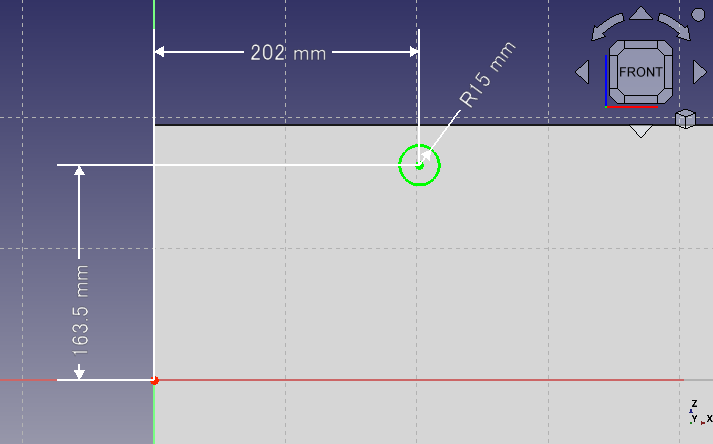

   座標拘束、半径拘束を使用して下図のように円の中心位置を (163.5, 202) mm、半径を 15 mm に拘束します。





3. 脚部のスケッチの複製

   3Dビュー上で円を選択してからスケッチの格子状複製を実行します。

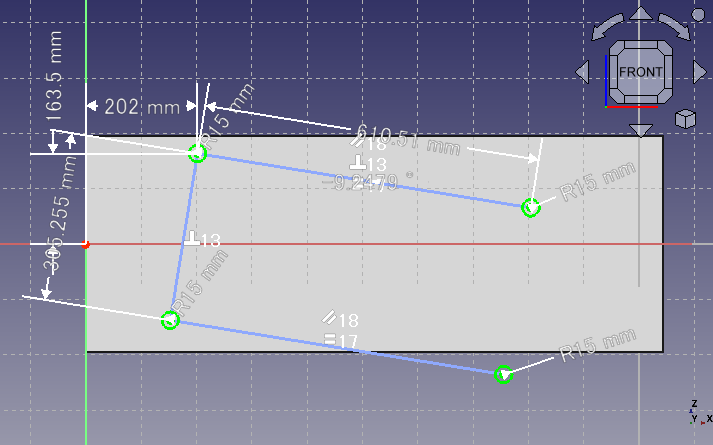

   表示されるダイアログで複製の数を2✕2としてOKをクリックし、3Dビュー上をクリックして大まかな距離で複製を作成します。





4. 脚部の位置の調整

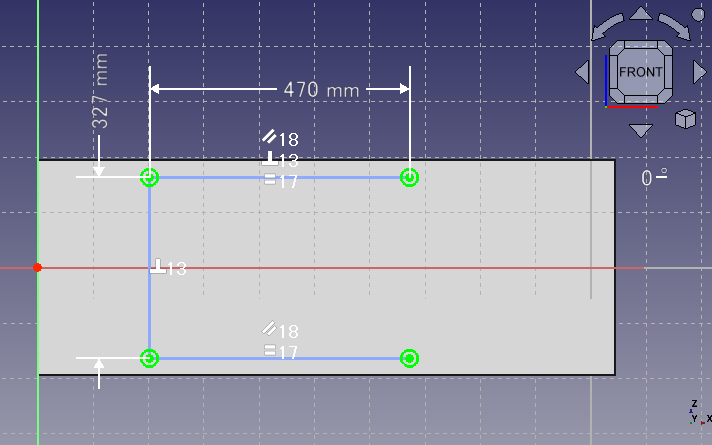

   複製の間に表示されている縦・横の距離、角度の数値をクリックして下図のようにそれぞれ 327 mm、470 mm、0° に設定します。



   スケッチが緑色で表示されて完全拘束されていることを確認したらタスクタブのCloseを押してスケッチ編集を終了します。

5. 脚部のスケッチの押し出し

   モデルツリー上で脚部のスケッチを選び、押し出しを実行します。

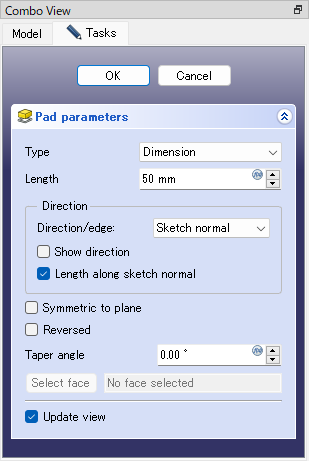

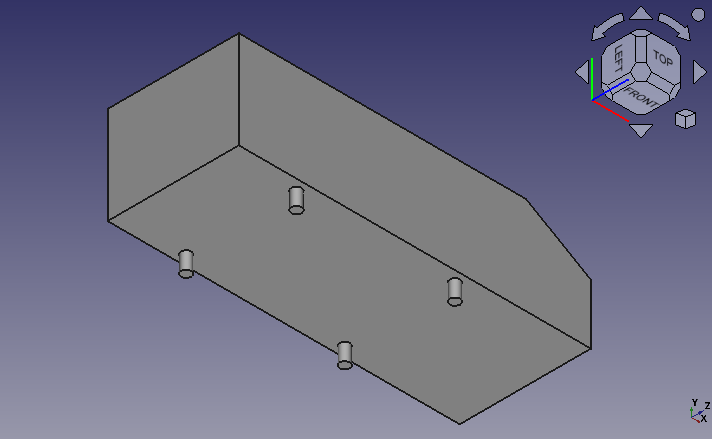

   ダイアログで押し出し長さを 50 mm に設定してOKをクリックし、押し出します。
