FreeCAD チュートリアル 簡易車体モデル(3/3)

更新:2018/11/24
FreeCAD 0.17

正面部の辺の丸め

  1. 丸める辺の選択

    簡易車体モデルの正面の4辺を選択します。Ctrlキーを押しながらクリックすることで複数の線を選択できます。

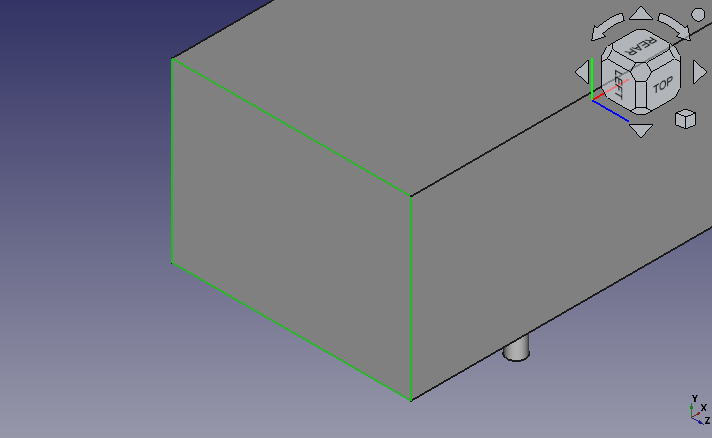

    正面の4辺をクリックして選択
    正面の4辺をクリックして選択
  2. 丸めの実行

    フィレット「フィレット」アイコンを実行して丸め半径として 100 mm を入力し、OKをクリックします。

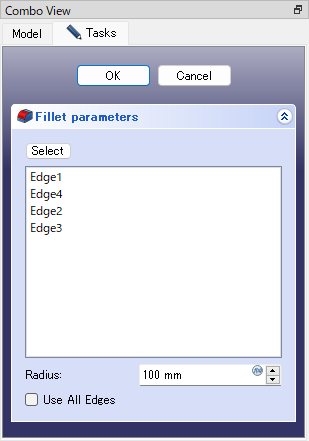

    フィレットのダイアログ
    フィレットのダイアログ

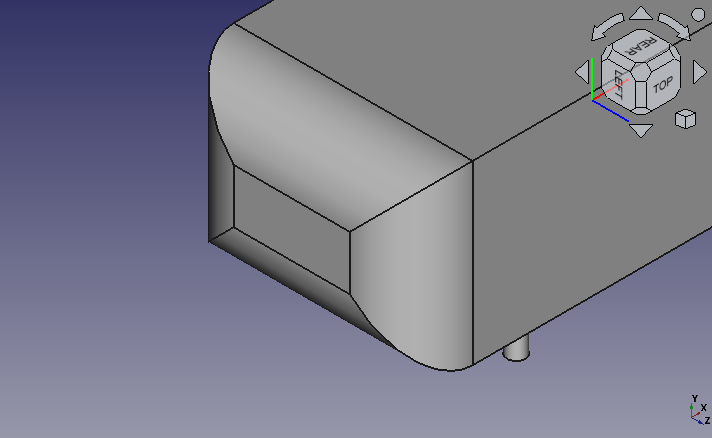

    フィレット作成後
    フィレット作成後

完成

以上で簡易車体モデル形状が作成できました。

アーメッドボディ
完成した簡易車体モデル形状
