FreeCAD チュートリアル インペラ(2/3)

更新:2021/3/29
FreeCAD 0.19

3次元羽根形状の作成

  1. 羽根形状の立体化

    ワークベンチをパートワークベンチWorkbench_Partへ切り替え、ロフト「ロフト」アイコンを実行します。

    ロフトのタスクタブで右矢印ボタンをクリックして既存のスケッチを全てロフト対象に設定します。ロフト対象リストの順に従ってロフトが行われるので順番に注意してください。

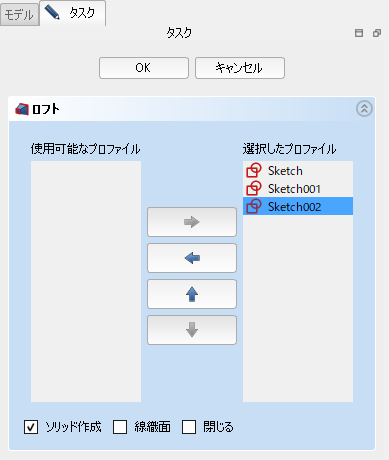

    ロフトのタスクタブ
    ロフトのタスクタブ

    タスクタブ下部のCreate solidにチェックしてOKをクリックするとロフトが行われ、スケッチからソリッドが作成されます。スケッチ表示は不要なのでモデルツリーでスケッチを選択してスペースキーを押して非表示にします。

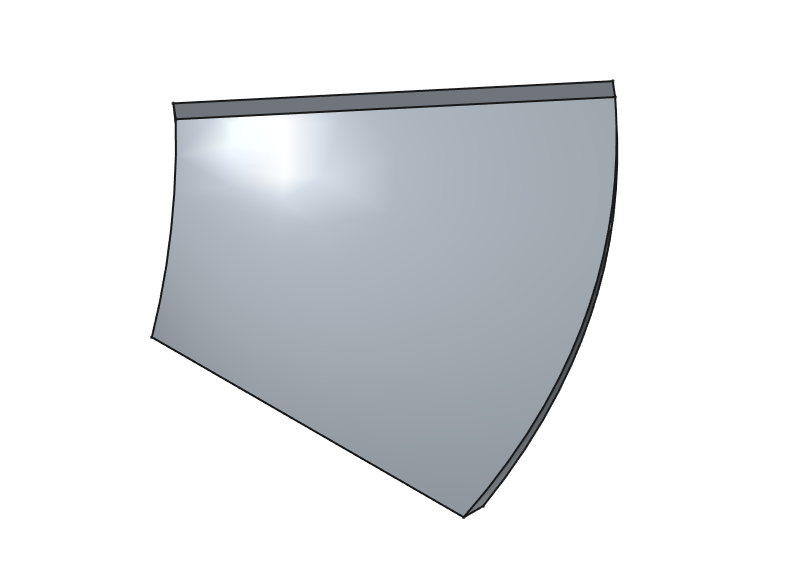

    ロフトの結果
    ロフトの結果
  2. 羽根のコピー

    ワークベンチをドラフトワークベンチWorkbench_Draftへ切り替え、モデルツリー上で「Loft」を選択してから軸周整列「軸周整列」アイコンを実行します。

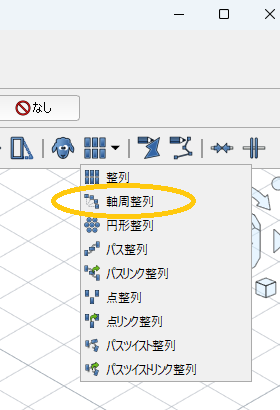

    軸周整列を実行
    軸周整列を実行

    軸周整列のタスクタブで Number of Elements(コピー数)として8を設定します。Polar angle(軸周角度)が360度、Center of rotation(回転軸位置)が(0, 0, 0)となっていることを確認し、OKをクリックすると羽根が8枚コピーされます。

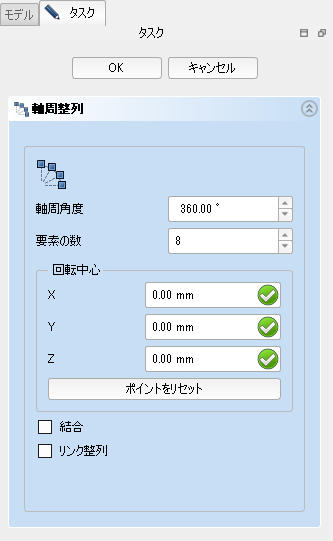

    軸周整列のタスクタブ
    軸周整列のタスクタブ

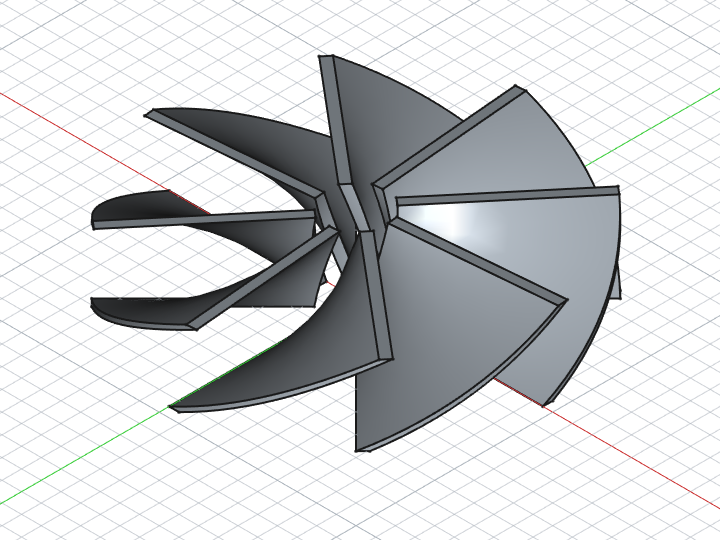

    整列コピー結果
    整列コピー結果

    ※整列コピー後にモデルツリーで整列コピー結果を選んでデータタブで各パラメーターを変更することも可能です。

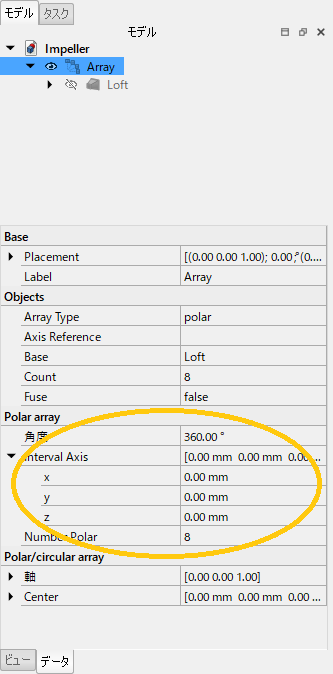

    整列コピーのデータタブ
    整列コピーのデータタブ
