FreeCAD フラグメント

更新:2018/6/17
FreeCAD 0.17
  • 概要

    動作複数の形状の境界面を断片化して取り出します。
    アイコンPart_BooleanFragments
    ショートカットキーなし
    メニュー[Part]-[Split]-[Boolean Fragments]
    ワークベンチパート
  • 使用方法

    1. モデルツリー上で対象となる形状を選択し、フラグメントPart_BooleanFragmentsを実行すると断片化が行われます。

      Part_BooleanFragments_modeltree1フラグメント前の状態
      Part_BooleanFragments_modeltree1フラグメント後の状態
      Part_BooleanFragments1フラグメント後の状態の形状
    2. 断片化した段階では全ての断片が1つのフラグメント・オブジェクトにまとめられています。

      ワークベンチをドラフトワークベンチWorkbench_Draftへ切り替え、ダウングレードDraft_Downgradeでフラグメント・オブジェクトを分解すると各断片を個別に操作できる様になります。

      Part_BooleanFragments_modeltree1ダウングレードした状態

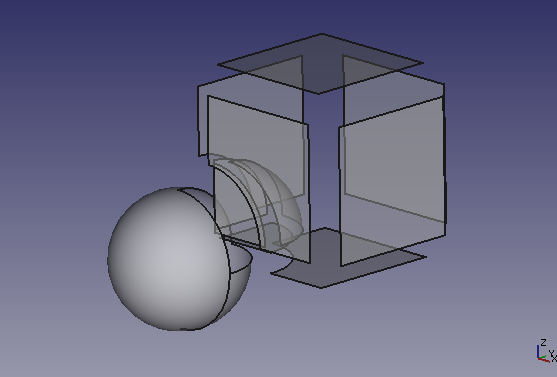

      Part_BooleanFragments2ダウングレードで得られる各断片(位置を変更済み)
  • 注意点

    なし

  • 参照

    Part BooleanFragments
