FreeCAD 回転押し出し

更新:2018/6/6
FreeCAD 0.17
  • 概要

    動作軸まわりに指定角度だけスケッチを回転させて形状を作成します。
    アイコンPartDesign_Revolution
    ショートカットキーなし
    メニュー[Part Design]-[Revolution]
    ワークベンチパートデザイン
  • 使用方法

    1. スケッチ面を作成しSketcher_NewSketch、適当なスケッチを描いたあと、コンボビューのタスク・タブにあるCloseを押してスケッチ編集モードを終了します。この時、補助線で直線を描いておくと後で回転軸として使うことができます。

      SketchSample
    2. モデルツリーで作成したスケッチを選択して回転押し出しPartDesign_Revolutionを実行します。

    3. タスク・タブで回転押し出しのパラメーターを設定します。

      PartDesign_RevolutionDialog

      パラメーターは以下の通りです。

      • Axis
        回転軸。スケッチ平面の水平軸、垂直軸、補助線(存在する場合)の中から選択できます。
      • Angle
        回転角度
      • Symmetric to plane
        スケッチ面に対して対称に押し出し
      • Reversed
        押し出し方向の反転
    4. タスク・タブでOKを押すと回転押し出し処理が実行され、ソリッドが作成されます。

      PartDesign_Revolution1スケッチ平面の水平軸周りに180度回転
      PartDesign_Revolution2スケッチ平面の垂直軸周りに180度回転

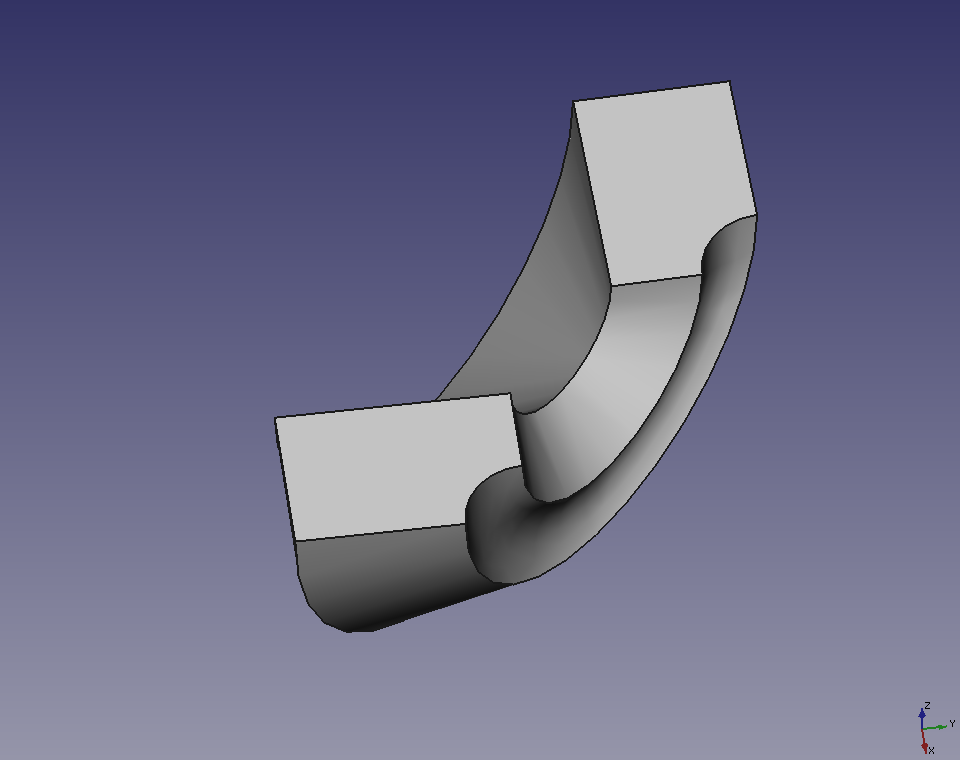

      PartDesign_Revolution3適当な補助線周りに180度回転
  • 注意点

    回転押し出し処理を取り消したい場合はモデルツリーで押し出した部品を選択してDeleteキーを押します。

  • 参照

    FreeCADメモ - 回転押し出し(パートワークベンチ)
    PartDesign_Revolve/jp
